| Sipariş KoduOrdering Code |
Stok KoduItem No |
Kesici Uç Ölçüsü | Kesici Uç İç Daire Çapımm | Kesici Uç Kalınlığımm | LFmm | Hmm | Bmm |
| PCBNL 3232 P16C |
M.01.01.04.24.07 |
1606.. | 15.875 | 6.35 | 170 | 32 | 32 |
| PCBNL 3232 P19C |
M.01.01.04.24.05 |
1906.. | 19.05 | 6.35 | 170 | 32 | 32 |
| PCBNL 4040 S19C |
M.01.01.04.24.01 |
1906.. | 19.05 | 6.35 | 250 | 40 | 40 |
| PCBNL 4040 S25C |
M.01.01.04.24.08 |
2509.. | 25.40 | 9.52 | 250 | 40 | 40 |
| PCBNL 5050 S25C |
M.01.01.04.24.09 |
2509.. | 25.40 | 9.52 | 250 | 50 | 50 |
| PCBNL 2525 P19C |
M.01.01.04.24.10 |
1906.. | 19.05 | 6.35 | 170 | 25 | 25 |
LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Yedek Parçalar: AACN-3-0001 CNMG-CNGN12 ALTLIK · ACK-05 BASKI PABUCU · 4015-M4X11 TORX VİDA · APL-02 LEVYE · ALV-03-M8X19 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-03-3 ALYAN ANAHTARI · AACN-3-0002 CNMG 16 ALTLIK · ACK-09 BASKI PABUCU · AAV-05-M6X15 AAV-05-M6X15 Shim Screw · APL-04 LEVYE · ALV-04-M8X22 LEVYE VİDASI · AAY-03 ALTLIK YAYI · AACN-3-0003 CNMG 19 ALTLIK · APL-05 LEVYE · ALV-05-M10X27 LEVYE VİDASI · AAY-04 ALTLIK YAYI · AAL-05-4 ALYAN ANAHTARI · AACN-3-0008 CNMG 25 ALTLIK · ACK-04 BASKI PABUCU · AKV-16-M6X16 BASKI VİDASI · APL-06 LEVYE · ALV-06-M12X36 LEVYE VİDASI · AAY-05 ALTLIK YAYI · AAL-07-5 ALYAN ANAHTARI

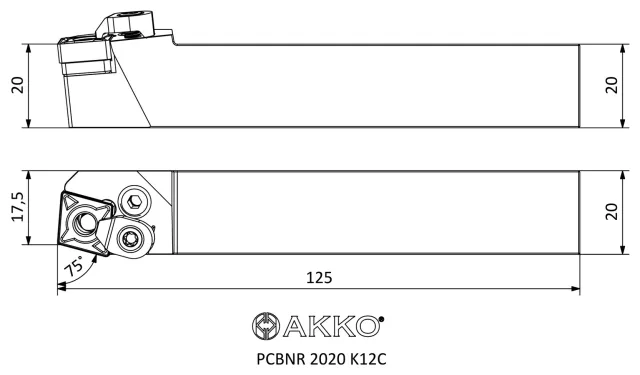

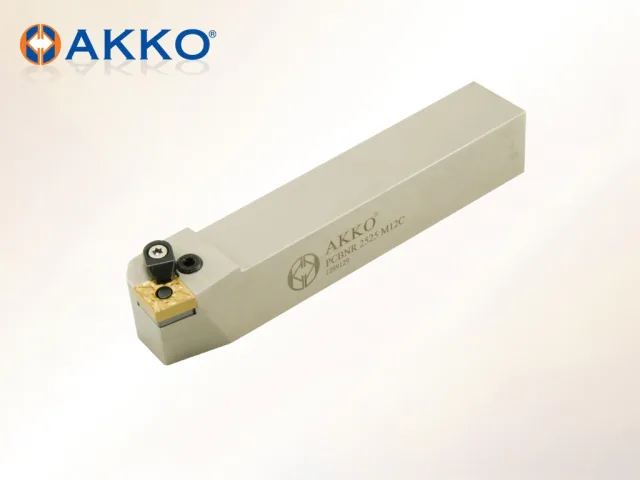

Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-Sistemİçten Soğutmalı: HayırKesici Uç Markası: ISOKesme Yönü: Sağ YönYan Kesme Açısı (KAPR): 75°Kesici Uç Tipi: CN..
LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Yedek Parçalar: AACN-3-0001 CNMG-CNGN12 ALTLIK · ACK-05 BASKI PABUCU · 4015-M4X11 TORX VİDA · APL-02 LEVYE · ALV-03-M8X19 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-03-3 ALYAN ANAHTARI · AACN-3-0002 CNMG 16 ALTLIK · ACK-09 BASKI PABUCU · AAV-05-M6X15 AAV-05-M6X15 Shim Screw · APL-04 LEVYE · ALV-04-M8X22 LEVYE VİDASI · AAY-03 ALTLIK YAYI · AACN-3-0003 CNMG 19 ALTLIK · APL-05 LEVYE · ALV-05-M10X27 LEVYE VİDASI · AAY-04 ALTLIK YAYI · AAL-05-4 ALYAN ANAHTARI · AKV-16-M6X16 BASKI VİDASI · AACN-3-0008 CNMG 25 ALTLIK · ACK-04 BASKI PABUCU · APL-06 LEVYE · ALV-06-M12X36 LEVYE VİDASI · AAY-05 ALTLIK YAYI · AAL-07-5 ALYAN ANAHTARI

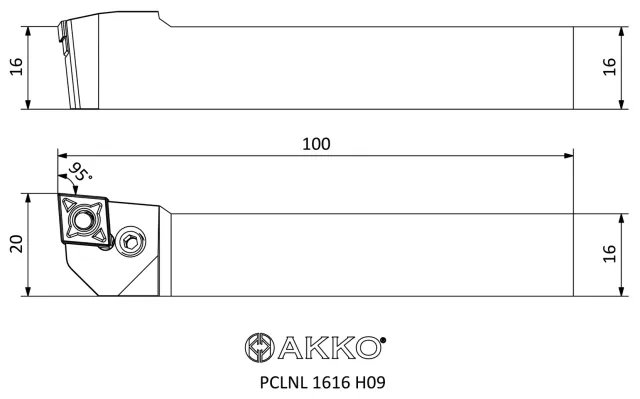

Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesici Uç Markası: ISOKesme Yönü: Sol YönYan Kesme Açısı (KAPR): 95°Kesici Uç Tipi: CN..
| Sipariş KoduOrdering Code |
Stok KoduItem No |
İçten Soğutmalı | Kesici Uç Ölçüsü | WFmm | Kesici Uç İç Daire Çapımm | Kesici Uç Kalınlığımm | LFmm | Hmm | Bmm |

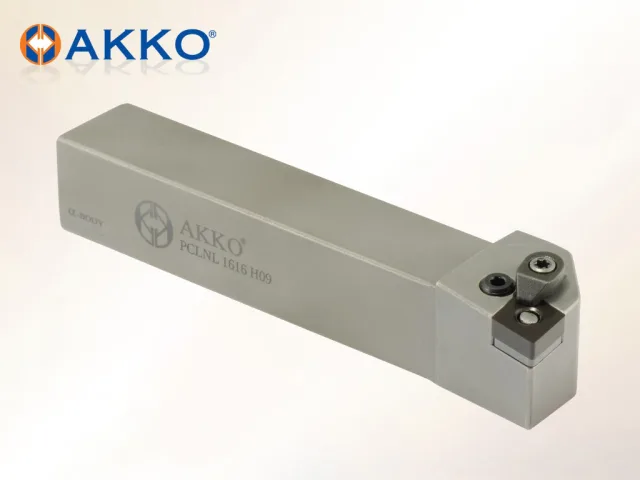

| PCLNL 1616 H09 |
M.01.01.04.02.12 |
Hayır | 0903.. | 20 | 9.525 | 3.18 | 100 | 16 | 16 |
| PCLNL 1616 H12 |
M.01.01.04.02.01 |
Hayır | 1204.. | 20 | 12.70 | 4.76 | 100 | 16 | 16 |
| PCLNL 2020 K09 |
M.01.01.04.02.13 |
Hayır | 0903.. | 25 | 9.525 | 3.18 | 125 | 20 | 20 |
| PCLNL 2020 K12C |
M.01.01.04.02.02 |
Hayır | 1204.. | 25 | 12.70 | 4.76 | 125 | 20 | 20 |
| PCLNL 2525 M09 |
M.01.01.04.02.14 |
Hayır | 0903.. | 32 | 9.525 | 3.18 | 150 | 25 | 25 |
| PCLNL 2525 M12C |
M.01.01.04.02.03 |
Hayır | 1204.. | 32 | 12.70 | 4.76 | 150 | 25 | 25 |
| PCLNL 2525 M16C |
M.01.01.04.02.05 |
Hayır | 1606.. | 32 | 15.875 | 6.35 | 150 | 25 | 25 |
| PCLNL 2525 M19C |
M.01.01.04.02.07 |
Hayır | 1906.. | 32 | 19.05 | 6.35 | 150 | 25 | 25 |
| PCLNL 3232 P12C |
M.01.01.04.02.04 |
Hayır | 1204.. | 40 | 12.70 | 4.76 | 170 | 32 | 32 |
WF = Fonksiyonel Genişlik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Bu serinin devamı sonraki sayfada →
