Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: ER Pens TutucuTakım İçinden Soğutma: Evet
| Sipariş KoduOrdering Code | Stok KoduItem No | Pens Serisi | CRKS | THID | LPRmm | DCONMSmm | DCONWSmm | BDmm | LBmm | DCONXWSmm | KGkg |
|---|---|---|---|---|---|---|---|---|---|---|---|

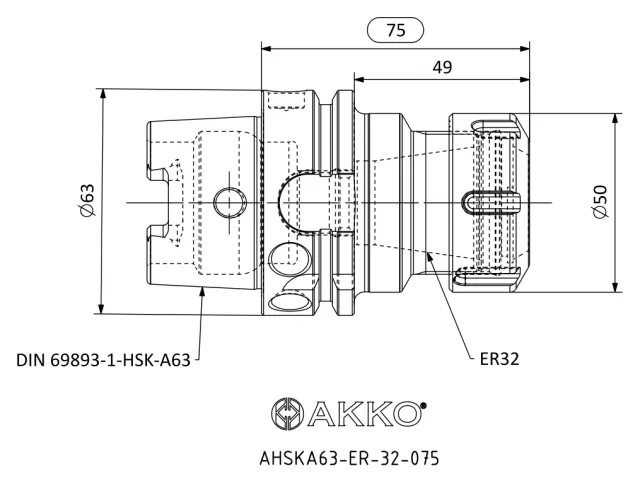

| AHSKA63-ER-32-075 | M.10.04.02.04.02 | ER32 | M18x1 | M16 | 75 | 63 | 2.0 | 50 | 49 | 20 | 1.23 |

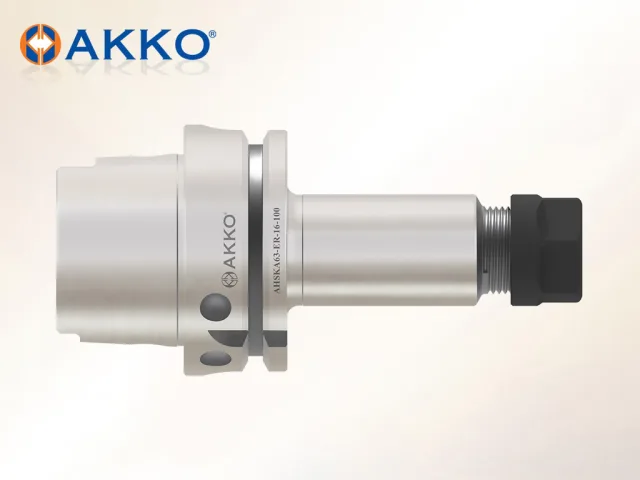

| AHSKA63-ER-16-100 | M.10.04.02.04.01 | ER16 | M18x1 | M10 | 100 | 63 | 0.5 | 28 | 74 | 10 | 0.92 |
| AHSKA63-ER-32-100 | M.10.04.02.04.03 | ER32 | M18x1 | M16 | 100 | 63 | 2.0 | 50 | 74 | 20 | 1.39 |
| AHSKA63-ER-32-160 | M.10.04.02.04.04 | ER32 | M18x1 | M16 | 160 | 63 | 2.0 | 50 | 134 | 20 | 2.28 |
| AHSKA63-ER-40-160 | M.10.04.02.04.13 | ER40 | M18x1 | M16 | 160 | 63 | 3.0 | 63 | 134 | 26 | 2.36 |
| AHSKA63-ER-40-100 | M.10.04.02.04.12 | ER40 | M18x1 | M16 | 100 | 63 | 3.0 | 63 | 74 | 26 | 1.46 |
| AHSKA63-ER-25-160 | M.10.04.02.04.10 | ER25 | M18x1 | M16 | 160 | 63 | 1.0 | 42 | 134 | 16 | 1.85 |
| AHSKA63-ER-25-100 | M.10.04.02.04.09 | ER25 | M18x1 | M16 | 100 | 63 | 1.0 | 42 | 74 | 16 | 1.20 |
| AHSKA63-ER-16-160 | M.10.04.02.04.06 | ER16 | M18x1 | M10 | 160 | 63 | 0.5 | 28 | 134 | 10 | 1.20 |
| AHSKA63-ER-16-075 | M.10.04.02.04.05 | ER16 | M18x1 | M10 | 75 | 63 | 0.5 | 28 | 49 | 10 | 0.83 |
| AHSKA100-ER-40-160 | M.10.04.02.06.08 | ER40 | M24x1.5 | M16 | 160 | 100 | 3.0 | 63 | 131 | 26 | 4.53 |
| AHSKA100-ER-40-120 | M.10.04.02.06.07 | ER40 | M24x1.5 | M16 | 120 | 100 | 3.0 | 63 | 91 | 26 | 3.56 |
| AHSKA100-ER-32-160 | M.10.04.02.06.06 | ER32 | M24x1.5 | M16 | 160 | 100 | 2.0 | 50 | 131 | 20 | 3.59 |
| AHSKA80-ER-32-100 | M.10.04.02.05.01 | ER32 | M20x1.5 | M16 | 100 | 80 | 2.0 | 50 | 74 | 20 | 1.83 |
| AHSKA40-ER-32-100 | M.10.04.02.02.05 | ER32 | M12x1 | M16 | 100 | 40 | 2.0 | 50 | 80 | 20 | 0.73 |
| AHSKA100-ER-25-100 | M.10.04.02.06.03 | ER25 | M24x1.5 | M16 | 100 | 100 | 1.0 | 42 | 71 | 16 | 2.51 |
| AHSKA50-ER-32-100 | M.10.04.02.03.01 | ER32 | M16x1 | M16 | 100 | 50 | 2.0 | 50 | 74 | 20 | 0.91 |
| AHSKA100-ER-16-100 | M.10.04.02.06.01 | ER16 | M24x1.5 | M10 | 100 | 100 | 0.5 | 28 | 71 | 10 | 2.25 |
| AHSKA40-ER-25-060 | M.10.04.02.02.03 | ER25 | M12x1 | M16 | 60 | 40 | 1.0 | 42 | 40 | 16 | 0.43 |
| AHSKA40-ER-16-060 | M.10.04.02.02.01 | ER16 | M12x1 | M10 | 60 | 40 | 0.5 | 28 | 40 | 10 | 0.35 |
| AHSKA32-ER-16-080 | M.10.04.02.01.01 | ER16 | M10X1 | M10 | 80 | 32 | 0.5 | 28 | 48 | 10 | 0.31 |
| AHSKA80-ER-40-120 | M.10.04.02.05.02 | ER40 | M20x1.5 | M16 | 120 | 80 | 3.0 | 63 | 94 | 26 | 2.72 |
| AHSKA50-ER-25-100 | M.10.04.02.03.04 | ER25 | M16x1 | M16 | 100 | 50 | 1.0 | 42 | 74 | 16 | 0.94 |
| AHSKA50-ER-16-100 | M.10.04.02.03.02 | ER16 | M16x1 | M10 | 100 | 50 | 0.5 | 28 | 74 | 10 | 0.66 |
CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · THID = İç Diş Tanımlayıcısı · LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · DCONXWS = Maksimum İş Parçası Tarafı Bağlantı Çapı · KG = Ağırlık
Bu serinin devamı sonraki sayfada →
