AKKO Ürün Kataloğu

TIL

devamı14 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	OHNmm	Minimum Delik Çapımm	Kesici Uç Ölçüsü	WFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	DCONmm
TIL S40T 16	M.02.02.02.30	–	44	16	23.7	9.525	300	37.5	40
TIL S40T 22	M.02.02.02.29	–	46	22	25.6	12.7	300	37.5	40
TIL S40T 27	M.02.02.02.32	–	48	27	26.6	15.875	300	37.5	40
TIL S50U 16	M.02.02.02.33	–	54	16	28.7	9.525	350	47	50
TIL S50U 22	M.02.02.02.34	–	58	22	30.6	12.7	350	47	50
TIL S50U 27	M.02.02.02.35	–	58	27	31.6	15.875	350	47	50
TIL A40T 16	M.02.02.02.38	65	44	16	23.9	9.525	300	37.5	40
TIL A32S 16	M.02.02.02.37	60	36	16	19.7	9.525	250	30	32
TIL A25R 16	M.02.02.02.36	50	29	16	16.2	9.525	200	23	25

OHN = Minimum Kullanma Mesafesi · WF = Fonksiyonel Genişlik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · DCON = Bağlantı Çapı

Yedek Parçalar: ATS-16E DIŞ SAG-DELİK SOL DİŞ ALTLIK · ATS-16I DIŞ SOL-DELİK SAG DİŞ ALTLIK · ABPL-03 BASKI PULU · AAV-11-U5-40X4.5 TER/TIR 16 ALTLIK VİDASI · 1710-U5-40X12.2 1710-U5-40x12.2 TORK VİDASI · 82-T10 TORX ANAHTARI · ATS-22E DIŞ SAG-DELİK SOL DİŞ ALTLIK · ATS-22I DIŞ SOL-DELİK SAG DİŞ ALTLIK · ABPL-04 BASKI PULU · 80-T20 TORK ANAHTARI · ATS-27E DIŞ SAG-DELİK SOL DİŞ ALTLIK · ATS-27I DIŞ SOL-DELİK SAG DİŞ ALTLIK · ABPL-05 BASKI PULU · 1620-M5X18 TIR/L 27 TORK VİDASI · 1620-M5X22 TER. TIR 27 TORK VİDASI

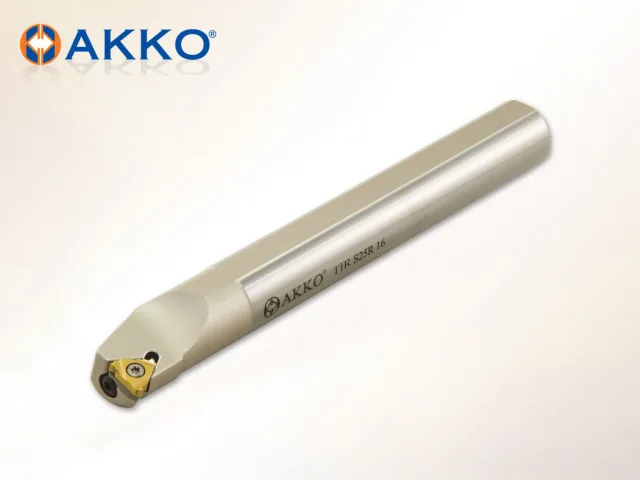

TIR

15 ürünPDF

Ölçü Birimi Sistemi: MetrikKesme Yönü: Sağ YönTakım Tipi: İçKesici Uç Tipi: IR

Sipariş KoduOrdering Code	Stok KoduItem No	OHNmm	Minimum Delik Çapımm	Kesici Uç Ölçüsü	WFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	DCONmm

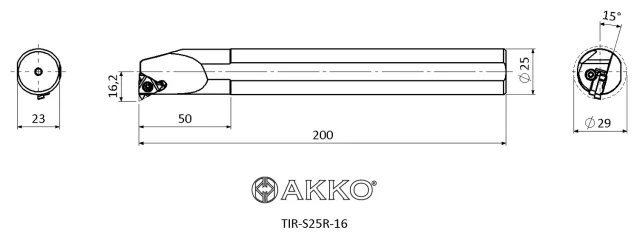

TIR S25R 16	M.02.02.01.28	–	29	16	16.2	9.525	200	23	25
TIR S25R 22	M.02.02.01.29	–	29	22	18.1	12.7	200	23	25
TIR S32S 16	M.02.02.01.27	–	36	16	19.7	9.525	250	30	32
TIR S32S 22	M.02.02.01.30	–	38	22	21.6	12.7	250	30	32
TIR S32S 27	M.02.02.01.33	–	40	27	22.6	15.875	250	30	32
TIR S40T 16	M.02.02.01.32	–	44	16	23.7	9.525	300	37.5	40
TIR S40T 22	M.02.02.01.31	–	46	22	25.6	12.7	300	37.5	40
TIR S40T 27	M.02.02.01.36	–	48	27	26.6	15.875	300	37.5	40
TIR S50U 16	M.02.02.01.34	–	54	16	28.7	9.525	350	47	50
TIR S50U 22	M.02.02.01.35	–	58	22	30.6	12.7	350	47	50
TIR S50U 27	M.02.02.01.37	–	58	27	31.6	15.875	350	47	50
TIR A40T 16	M.02.02.01.47	65	44	16	23.9	9.525	300	37.5	40
TIR A32S 16	M.02.02.01.46	60	36	16	19.7	9.525	250	30	32
TIR A25R 16	M.02.02.01.45	50	29	16	16.2	9.525	200	23	25
TIR A20P 16	M.02.02.01.53	40	24	16	13.7	9.525	170	18	20

OHN = Minimum Kullanma Mesafesi · WF = Fonksiyonel Genişlik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · DCON = Bağlantı Çapı
