AKKO Ürün Kataloğu

ABHR

devamı31 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	Kesici Uç Tipi	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	LFmm	OALmm	DCONMSmm	BDmm	DCONmm
ABHR-D50x68-W32-L280-CC12	M.11.02.26	CC.. 1204..	50	68	50-68	220	280	40	–	32
ABHR-D68x90-W32-L160-CC12	M.11.02.02	CC.. 1204..	68	90	68-90	100	160	50	54	32
ABHR-D68x90-W32-L210-CC12	M.11.02.27	CC.. 1204..	68	90	68-90	150	210	50	54	32
ABHR-D68x90-W32-L280-CC12	M.11.02.28	CC.. 1204..	68	90	68-90	220	280	50	54	32
ABHR-D90x120-W32-L140-CC12	M.11.02.03	CC.. 1204..	90	120	90-120	80	140	63	72	32
ABHR-D90x120-W40-L200-CC12	M.11.02.04	CC.. 1204..	90	120	90-120	130	200	63	72	40
ABHR-D90x120-W40-L300-CC12	M.11.02.29	CC.. 1204..	90	120	90-120	230	300	63	72	40

DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · LF = Fonksiyonel Uzunluk · OAL = Toplam Uzunluk · DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · DCON = Bağlantı Çapı

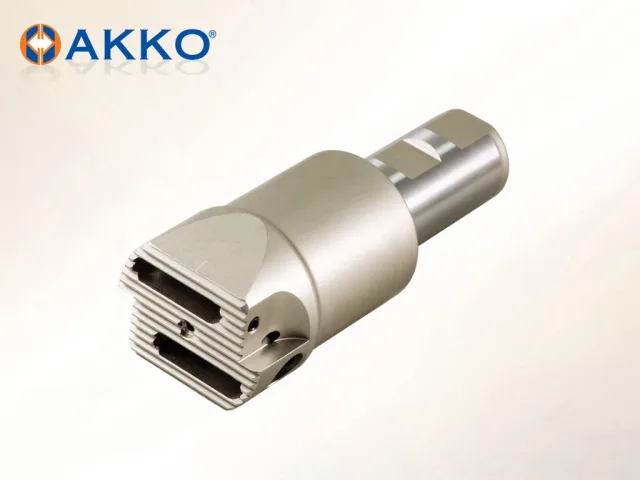

ABHRS

23 ürünPDF

Ölçü Birimi Sistemi: MetrikDelik Açma Kategorisi: Kaba Bara Gövde

Sipariş KoduOrdering Code	Stok KoduItem No	DCONMSmm	BDmm	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	LFmm	DCONmm	OALmm

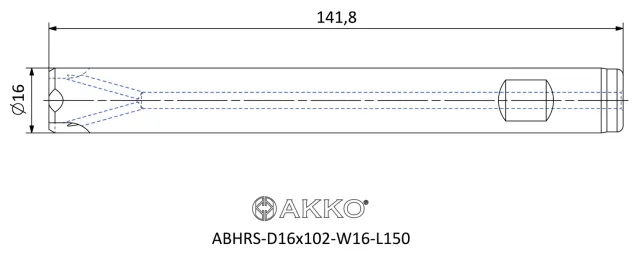

ABHRS-D16x102-W16-L150	M.11.03.11	–	–	18	22	18-22	102	16	150
ABHRS-D16x152-W16-L200	M.11.03.10	–	–	18	22	18-22	152	16	200
ABHRS-D16x42-W16-L90	M.11.03.01	–	–	18	22	18-22	42	16	90
ABHRS-D20x100-W20-L150	M.11.03.12	–	–	22	28	22-28	100	20	150
ABHRS-D20x150-W20-L200	M.11.03.13	–	–	22	28	22-28	150	20	200
ABHRS-D20x50-W20-L100	M.11.03.02	–	–	22	28	22-28	50	20	100
ABHRS-D25x110-W20-L160	M.11.03.14	25	–	28	38	28-38	110	20	160
ABHRS-D25x180-W20-L230	M.11.03.16	25	–	28	38	28-38	180	20	230
ABHRS-D25x60-W20-L110	M.11.03.03	25	–	28	38	28-38	60	20	110
ABHRS-D32X114-W25-L170	M.11.03.15	32	–	36	50	36-50	114	25	170
ABHRS-D32X194-W25-L250	M.11.03.17	32	–	36	50	36-50	194	25	250
ABHRS-D32x64-W25-L120	M.11.03.04	32	–	36	50	36-50	64	25	120
ABHRS-D40x140-W32-L200	M.11.03.18	40	–	50	68	50-68	140	32	200
ABHRS-D40x220-W32-L280	M.11.03.19	40	–	50	68	50-68	220	32	280
ABHRS-D40x80-W32-L140	M.11.03.05	40	–	50	68	50-68	80	32	140
ABHRS-D50x100-W32-L160	M.11.03.06	50	54	68	90	68-90	100	32	160
ABHRS-D50x150-W32-L210	M.11.03.20	50	54	68	90	68-90	150	32	210

DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · LF = Fonksiyonel Uzunluk · DCON = Bağlantı Çapı · OAL = Toplam Uzunluk

Bu serinin devamı sonraki sayfada →
