AKKO Ürün Kataloğu

AKSR

devamı11 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	Kesici Uç Tipi	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	WFmm	OALmm
AKSR 68-90	M.07.73.13	CC.. 1204..	68	90	68-90	23	54
AKSR 90-120	M.07.73.15	CC.. 1204..	90	120	90-120	28	70

DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · WF = Fonksiyonel Genişlik · OAL = Toplam Uzunluk

Yedek Parçalar: 1020-M5X11 TORX VİDA · 80-T20 TORK ANAHTARI · 4008-M2.5X6 TORX VİDA · 82-T08 TORX ANAHTARI · 4015-M3.5X8 TORX VİDA · 80-T15 TORK ANAHTARI

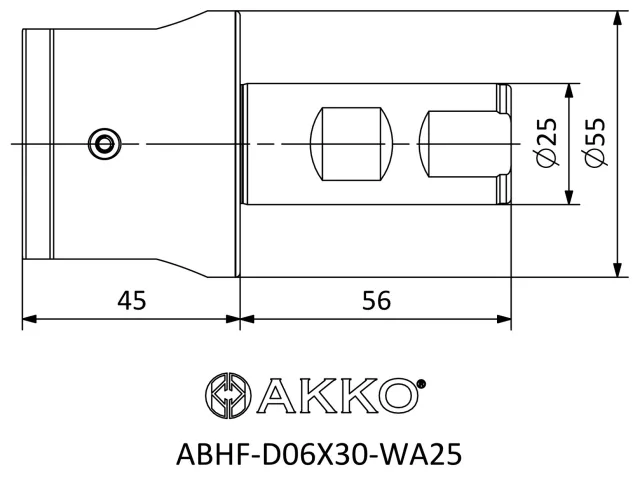

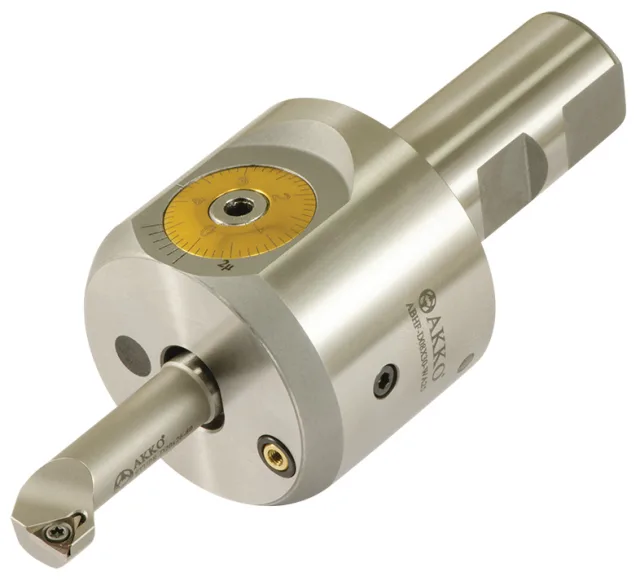

ABHF

5 ürünPDF

Ölçü Birimi Sistemi: MetrikDelik Açma Kategorisi: Hassas Bara Gövde

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	LSmm	DCONmm	DCONMSmm
ABHF-D06X30-WA25	M.11.05.01	45	6	30	06-30	56	25	55
ABHF-D52X80-WA25	M.11.05.04	65	52	80	52-80	56	25	48
ABHF-D39X54-WA20	M.11.05.03	55	39	54	39-54	50	20	36
ABHF-D29X40-WA16	M.11.05.02	46	29	40	29-40	40	16	27
ABHF-D78X170-WA32	M.11.05.05	77	78	170	78-170	60	32	72

LPR = Tutucu Tarafından Uzunluğu · DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · LS = Sap Uzunluğu · DCON = Bağlantı Çapı · DCONMS = Makine Tarafı Bağlantı Çapı

Yedek Parçalar: AAL-05-4 ALYAN ANAHTARI · AAL-07-5 ALYAN ANAHTARI · AARC-3-0007 RCGX 12 ALTLIK · AAL-02-2.5 ALYAN ANAHTARI · AAL-03-3 ALYAN ANAHTARI · AAL-01-2 ALYAN ANAHTARI · AAL-08-6 ALYAN ANAHTARI

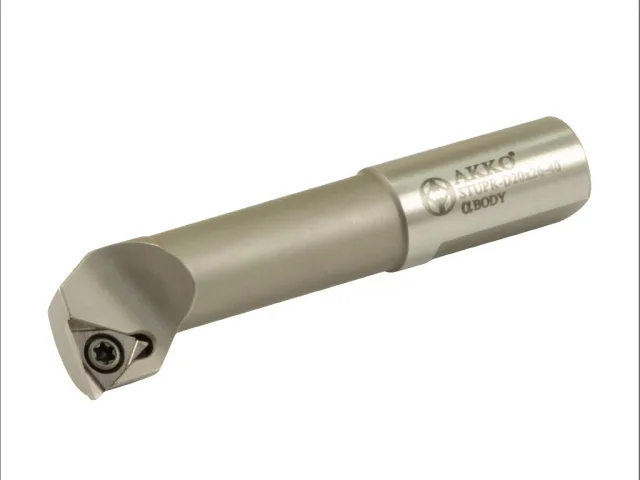

STUPR

4 ürünPDF

Ölçü Birimi Sistemi: MetrikKesici Uç Markası: ISOYan Kesme Açısı (KAPR): 93°Delik Açma Kategorisi: Hassas Bara KartuşKesici Uç Tipi: TPGX 090202LBağlantı Çapı (DCON): 12 mm

Sipariş KoduOrdering Code	Stok KoduItem No	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	WFmm	OHNmm	LFmm
STUPR-D24x30-50	M.11.06.02.04	24	30	24-30	12	50	75
STUPR-D20x26-40	M.11.06.02.03	20	26	20-26	10	50	75
STUPR-D16x22-40	M.11.06.02.02	16	22	16-22	8	40	65
STUPR-D12x18-40	M.11.06.02.01	12	18	12-18	6	40	65

DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · WF = Fonksiyonel Genişlik · OHN = Minimum Kullanma Mesafesi · LF = Fonksiyonel Uzunluk

Yedek Parçalar: 4008-M2.5X6 TORX VİDA · 82-T08 TORX ANAHTARI · 4008-M2.5X4.5 TORX VİDA

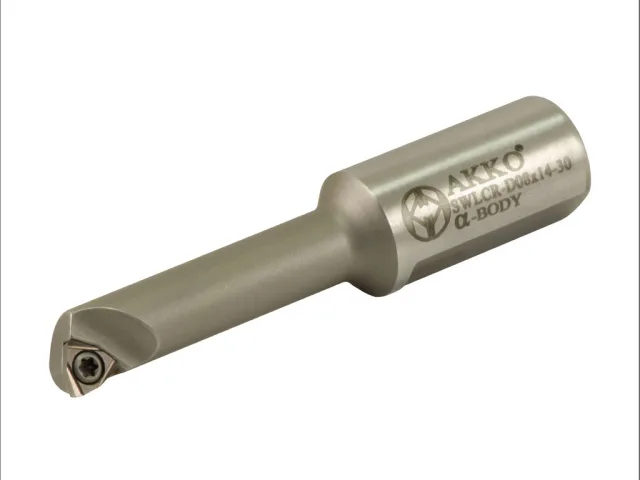

SWLCR

2 ürünPDF

Ölçü Birimi Sistemi: MetrikKesici Uç Markası: ISOYan Kesme Açısı (KAPR): 95°Delik Açma Kategorisi: Hassas Bara KartuşKesici Uç Tipi: WCGT 0201Bağlantı Çapı (DCON): 12 mm

Sipariş KoduOrdering Code	Stok KoduItem No	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	WFmm	OHNmm	LFmm
SWLCR-D08x14-30	M.11.06.01.02	8	14	08-14	4	30	55
SWLCR-D06x10-22	M.11.06.01.01	6	10	06-10	3	22	47

DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · WF = Fonksiyonel Genişlik · OHN = Minimum Kullanma Mesafesi · LF = Fonksiyonel Uzunluk

Yedek Parçalar: 3006-M2x3.3 TORX VİDA · 82-T06 TORX ANAHTARI

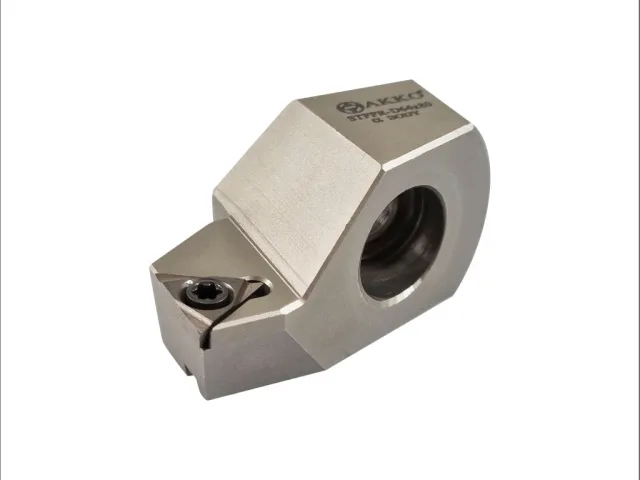

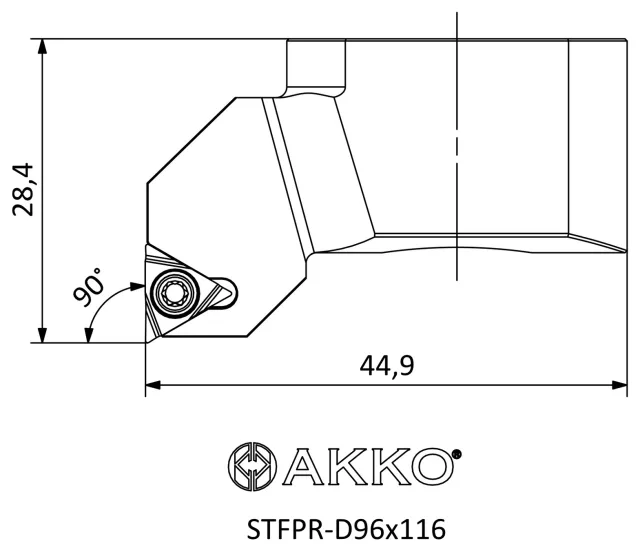

STFPR

8 ürünPDF

Ölçü Birimi Sistemi: MetrikKesici Uç Markası: ISOYan Kesme Açısı (KAPR): 93°Delik Açma Kategorisi: Hassas Bara KartuşKesici Uç Tipi: TPGX 090202L

Sipariş KoduOrdering Code	Stok KoduItem No	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	WFmm	LFmm
STFPR-D96x116	M.11.06.03.08	96	116	96-116	29	44.90
STFPR-D78x98	M.11.06.03.07	78	98	78-98	20	44.90
STFPR-D64x80	M.11.06.03.06	64	80	64-80	20	34.90
STFPR-D52x68	M.11.06.03.05	52	68	52-68	14	34.90
STFPR-D46x54	M.11.06.03.04	46	54	46-54	15.50	26.90
STFPR-D39x47	M.11.06.03.03	39	47	39-47	12	26.90
STFPR-D34x40	M.11.06.03.02	34	40	34-40	12.50	21.90
STFPR-D29x35	M.11.06.03.01	29	35	29-35	10	21.90

DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · WF = Fonksiyonel Genişlik · LF = Fonksiyonel Uzunluk

Yedek Parçalar: 4008-M2.5X6 TORX VİDA · 82-T08 TORX ANAHTARI

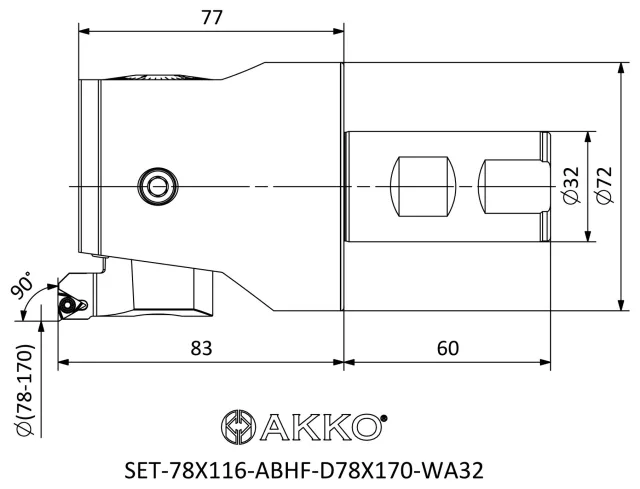

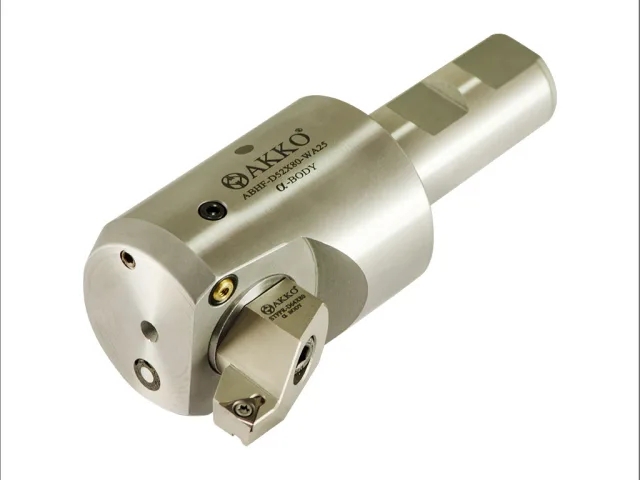

SET-ABHF

5 ürünPDF

Ölçü Birimi Sistemi: MetrikDelik Açma Kategorisi: Hassas Bara Set

Sipariş KoduOrdering Code	Stok KoduItem No	KAPR	LPRmm	DCNmm	DCXmm	Min.-Maks. Kesme Aralığı	LSmm	DCONMSmm	LF	DCONmm
SET-ABHF-D78X170-WA32	M.11.05.10	90°	77	78	170	78-170	60	72	83 mm	32
SET-ABHF-D52X80-WA25	M.11.05.09	90°	65	52	80	52-80	56	48	70 mm	25
SET-ABHF-D39X54-WA20	M.11.05.08	90°	55	39	54	39-54	50	36	60 mm	20

KAPR = Yan Kesme Açısı · LPR = Tutucu Tarafından Uzunluğu · DCN = Minimum Kesme Çapı · DCX = Maksimum Kesme Çapı · LS = Sap Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · DCON = Bağlantı Çapı

Bu serinin devamı sonraki sayfada →
