| Sipariş KoduOrdering Code |
Stok KoduItem No |
Kesici Uç Ölçüsü | TD | WFmm | HFmm | Kesici Uç İç Daire Çapımm | LFmm | Hmm | DCONmm | THLmm |
| S20H SCACL 12 |
M.07.99.65 |
120408 | M6x1 | 20.5 | 2 | 12.70 | 100 | 18.3 | 20 | 30 |
| S12D SCACL 09 |
M.07.99.18 |
09T308 | M5x0.8 | 12.3 | 2 | 9.525 | 60 | 11 | 12 | 25 |
| S16E SCACL 09 |
M.07.99.15 |
09T308 | M6x1 | 16.5 | 2 | 9.525 | 70 | 15 | 16 | 30 |
| S16D SCACL 09 |
M.07.99.11 |
09T308 | M6x1 | 16.5 | 2 | 9.525 | 60 | 15 | 16 | 30 |
| S16C SCACL 09 |
M.07.99.10 |
09T308 | M6x1 | 16.5 | 2 | 9.525 | 50 | 15 | 16 | 25 |
TD = Diş Çapı · WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · DCON = Bağlantı Çapı · THL = İşlevsel Diş Uzunluğu
Yedek Parçalar: 4015-M3.5X8 TORX VİDA · 80-T15 TORK ANAHTARI · 4008-M2.5X6 TORX VİDA · 82-T08 TORX ANAHTARI · 1020-M5X11 TORX VİDA · 80-T20 TORK ANAHTARI
Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesme Yönü: Sol YönYan Kesme Açısı (KAPR): 75°Fonksiyonel Genişlik (WF): 25 mmKesici Uç Tipi: SN..Şaft Genişliği (B): 20 mm
| Sipariş KoduOrdering Code |
Stok KoduItem No |
Minimum Delik Çapımm | Kesici Uç Ölçüsü | HFmm | Kesici Uç İç Daire Çapımm | Hmm | LFmm |

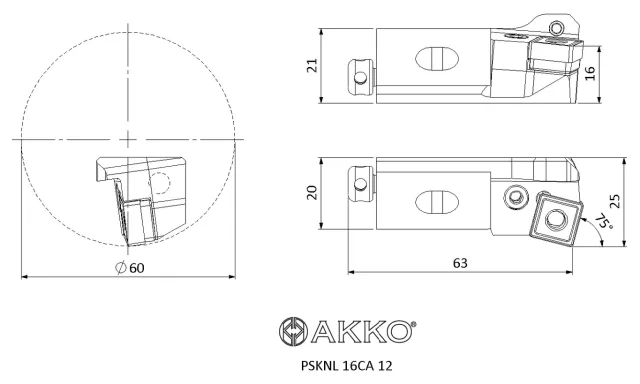

| PSKNL 16CA 12 |
M.07.40.01 |
≥60 | 120408 | 16 | 12.70 | 21 | 63 |
| PSKNL 20CA 15 |
M.07.40.02 |
– | 1506.. | 20 | 15.875 | 30 | 70 |
HF = Fonksiyonel Yükseklik · H = Şaft Yüksekliği · LF = Fonksiyonel Uzunluk
Yedek Parçalar: AASN-3-0004 SNMG-SNGN12 ALTLIK · APL-02 LEVYE · ALV-08-M8X16 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-02-2.5 ALYAN ANAHTARI · AASN-3-0023 SNMG 15 ALTLIK · APL-04 LEVYE · ALV-04-M8X22 LEVYE VİDASI · AAY-03 ALTLIK YAYI · AAL-03-3 ALYAN ANAHTARI
Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesme Yönü: Sağ YönKesici Uç Tipi: SN..
| Sipariş KoduOrdering Code |
Stok KoduItem No |
Minimum Delik Çapımm | Kesici Uç Ölçüsü | KAPR° | WFmm | HFmm | Kesici Uç İç Daire Çapımm | LFmm | Hmm | Bmm |

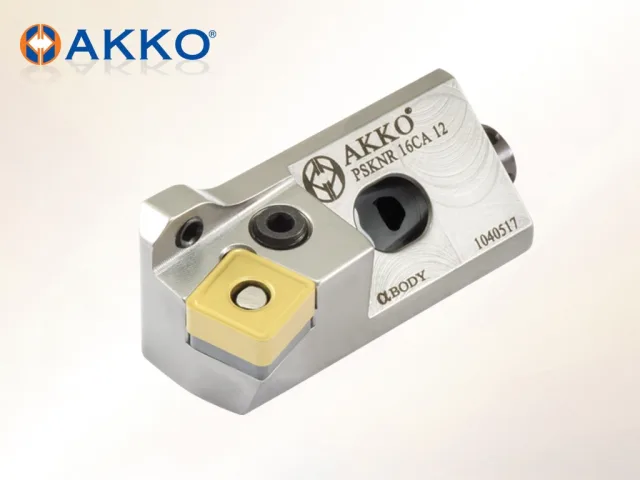

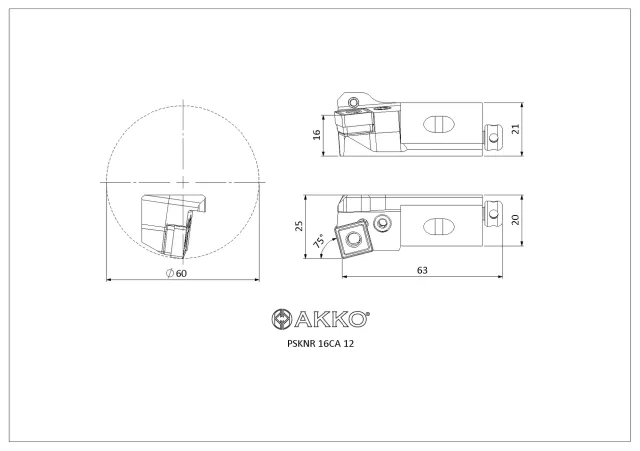

| PSKNR 16CA 12 |
M.07.39.02 |
≥60 | 120408 | 75 | 25 | 16 | 12.70 | 63 | 21 | 20 |
KAPR = Yan Kesme Açısı · WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Yedek Parçalar: AASN-3-0004 SNMG-SNGN12 ALTLIK · APL-02 LEVYE · ALV-08-M8X16 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-02-2.5 ALYAN ANAHTARI
Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesme Yönü: Sol YönKesici Uç Tipi: SN..
| Sipariş KoduOrdering Code |
Stok KoduItem No |
Minimum Delik Çapımm | Kesici Uç Ölçüsü | KAPR° | WFmm | HFmm | Kesici Uç İç Daire Çapımm | LFmm | Hmm | Bmm |

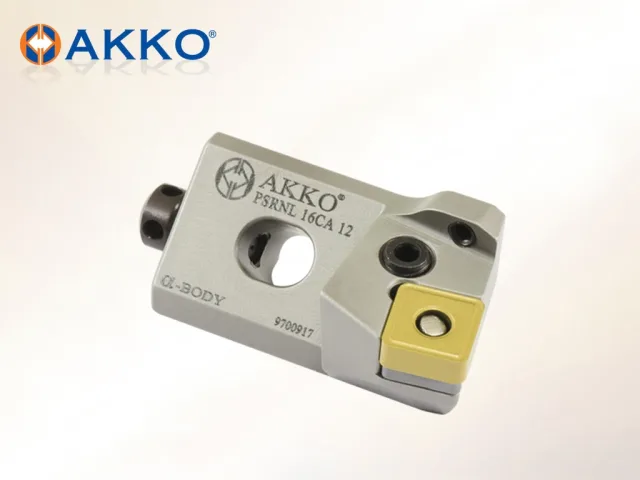

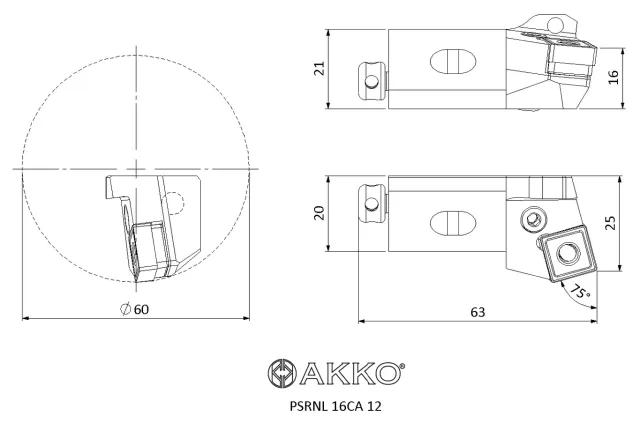

| PSRNL 16CA 12 |
M.07.38.02 |
≥60 | 120408 | 75 | 25 | 16 | 12.70 | 63 | 21 | 20 |
KAPR = Yan Kesme Açısı · WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Yedek Parçalar: AASN-3-0004 SNMG-SNGN12 ALTLIK · APL-02 LEVYE · ALV-03-M8X19 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-03-3 ALYAN ANAHTARI
Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesme Yönü: Sağ YönKesici Uç Tipi: SN..
| Sipariş KoduOrdering Code |
Stok KoduItem No |
Minimum Delik Çapımm | Kesici Uç Ölçüsü | KAPR° | WFmm | HFmm | Kesici Uç İç Daire Çapımm | LFmm | Hmm | Bmm |

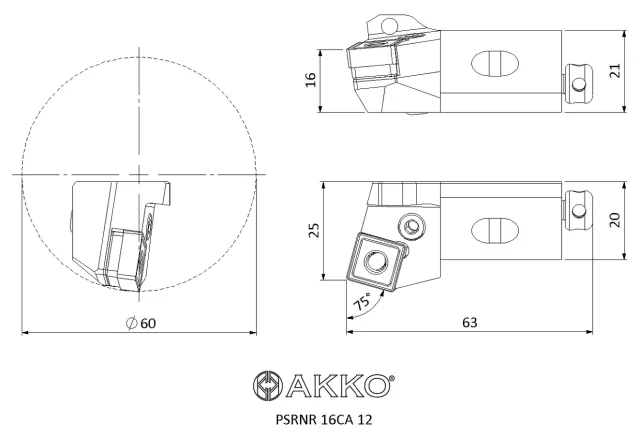

| PSRNR 16CA 12 |
M.07.37.02 |
≥60 | 120408 | 75 | 25 | 16 | 12.70 | 63 | 21 | 20 |
KAPR = Yan Kesme Açısı · WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Yedek Parçalar: AASN-3-0004 SNMG-SNGN12 ALTLIK · APL-02 LEVYE · ALV-03-M8X19 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-03-3 ALYAN ANAHTARI
Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesici Uç Ölçüsü: 160408Kesme Yönü: Sol YönYan Kesme Açısı (KAPR): 90°Kesici Uç İç Daire Çapı: 9.525 mmKesici Uç Tipi: TN..
| Sipariş KoduOrdering Code |
Stok KoduItem No |
Minimum Delik Çapımm | WFmm | HFmm | LFmm | Hmm | Bmm |

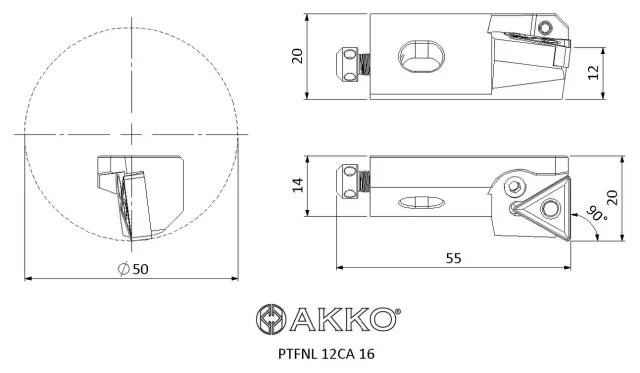

| PTFNL 12CA 16 |
M.07.34.01 |
≥50 | 20 | 12 | 47 | 20 | 15 |
| PTFNL 16CA 16 |
M.01.01.04.14.08 |
≥60 | 25 | 16 | 63 | 21 | 20 |
WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Yedek Parçalar: APL-08 LEVYE · ALV-07-M6X13 LEVYE VİDASI · AAY-07 ALTLIK YAYI · AAL-02-2.5 ALYAN ANAHTARI · AATN-3-0025 TNMG 16 ALTLIK_PS · APL-01 LEVYE · ALV-02-M6X17 LEVYE VİDASI · AAY-01 ALTLIK YAYI
Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesme Yönü: Sağ YönYan Kesme Açısı (KAPR): 90°Kesici Uç Tipi: TN..
| Sipariş KoduOrdering Code |
Stok KoduItem No |
Minimum Delik Çapımm | Kesici Uç Ölçüsü | WFmm | HFmm | Kesici Uç İç Daire Çapımm | LFmm | Hmm | Bmm |

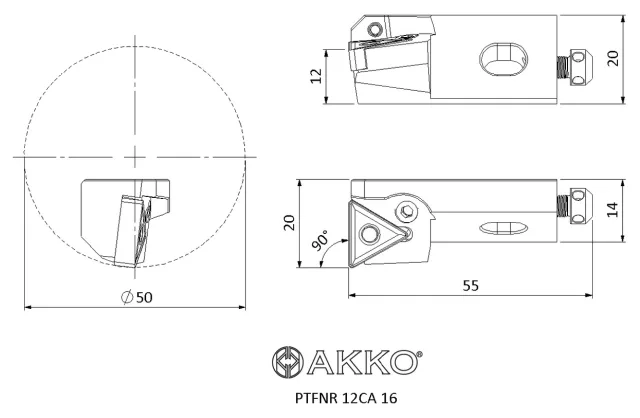

| PTFNR 12CA 16 |
M.01.01.04.13.92 |
≥50 | 160408 | 20 | 12 | 9.525 | 47 | 20 | 15 |
| PTFNR 16CA 16 |
M.01.01.04.13.93 |
≥60 | 160408 | 25 | 16 | 9.525 | 63 | 21 | 20 |
| PTFNR 20CA 22 |
M.17.03.01.01 |
≥70 | 2204.. | 25 | 20 | 12.70 | 63 | 30 | 20 |
| PTFNR 16CA 22 |
M.01.01.04.13.08 |
≥60 | 2204.. | 25 | 16 | 12.70 | 63 | 21 | 20 |
WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği
Yedek Parçalar: APL-08 LEVYE · ALV-07-M6X13 LEVYE VİDASI · AAY-07 ALTLIK YAYI · AAL-02-2.5 ALYAN ANAHTARI · AATN-3-0025 TNMG 16 ALTLIK_PS · APL-01 LEVYE · ALV-01-M6X14 LEVYE VİDASI · AAY-01 ALTLIK YAYI · AATN-3-0015 TNMG 22 ALTLIK · APL-02 LEVYE · ALV-03-M8X19 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-03-3 ALYAN ANAHTARI
Ölçü Birimi Sistemi: MetrikBağlama Tipi: S-SistemKesme Yönü: Sağ YönYan Kesme Açısı (KAPR): 90°Kesici Uç Tipi: CC..
| Sipariş KoduOrdering Code |
Stok KoduItem No |
TD | Kesici Uç Ölçüsü | WFmm | HFmm | Kesici Uç İç Daire Çapımm | LFmm | Hmm | DCONmm | THLmm |

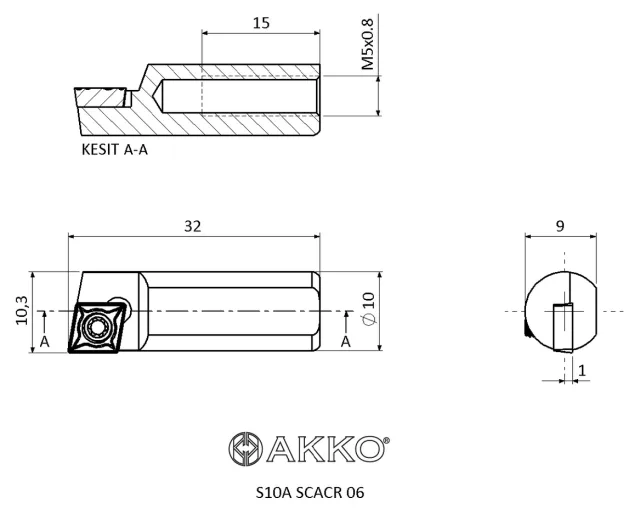

| S10A SCACR 06 |
M.07.99.55 |
M5x0.8 | 060204 | 10.3 | 1 | 6.35 | 32 | 9 | 10 | 15 |
| S10C SCACR 06 |
M.07.99.52 |
M5x0.8 | 060204 | 10.3 | 1 | 6.35 | 50 | 9 | 10 | 25 |
| S10X SCACR 06 |
M.07.99.56 |
M5x0.8 | 060204 | 10.3 | 1 | 6.35 | 25 | 9 | 10 | 10 |
| S12B SCACR 06 |
M.07.99.54 |
M5x0.8 | 060204 | 12.3 | 2 | 6.35 | 40 | 11 | 12 | 25 |
| S12D SCACR 06 |
M.07.99.44 |
M5x0.8 | 060204 | 12.3 | 2 | 6.35 | 60 | 11 | 12 | 25 |
| S16A SCACR 09 |
M.07.99.53 |
M6x1 | 09T308 | 16.5 | 2 | 9.525 | 32 | 15 | 16 | 15 |
| S16B SCACR 09 |
M.07.99.57 |
M6x1 | 09T308 | 16.5 | 2 | 9.525 | 40 | 15 | 16 | 20 |
| S16D SCACR 09 |
M.07.99.58 |
M6x1 | 09T308 | 16.5 | 2 | 9.525 | 60 | 15 | 16 | 30 |
TD = Diş Çapı · WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · DCON = Bağlantı Çapı · THL = İşlevsel Diş Uzunluğu
Bu serinin devamı sonraki sayfada →
