AKKO Ürün Kataloğu

SCSCL

devamı3 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	Kesici Uç Ölçüsü	Minimum Delik Çapımm	WFmm	HFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	Bmm
SCSCL 12CA 12	M.07.77.04	120408	≥50	20	12	12.70	55	12	15

WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği

Yedek Parçalar: 4015-M3.5X9 TORX VİDA · 80-T15 TORK ANAHTARI · 4008-M2.5X6 TORX VİDA · 82-T08 TORX ANAHTARI · 1020-M5X11 TORX VİDA · 80-T20 TORK ANAHTARI

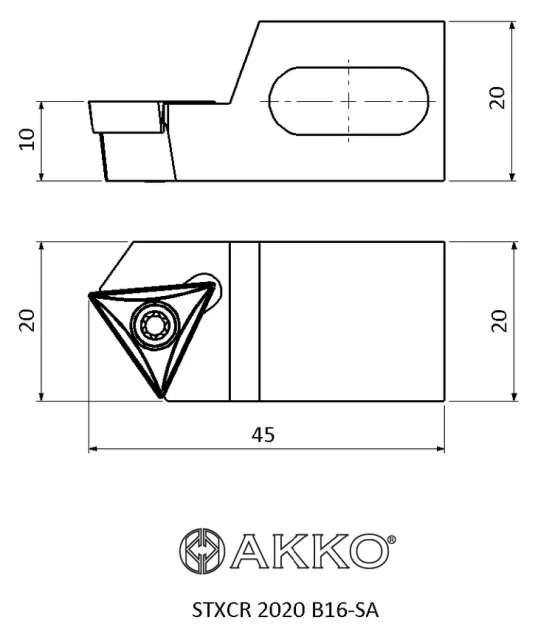

STXCR 2020

7 ürünPDF

Ölçü Birimi Sistemi: MetrikBağlama Tipi: S-SistemKesici Uç Ölçüsü: 16T3..Kesme Yönü: Sağ YönYan Kesme Açısı (KAPR): 35°Fonksiyonel Genişlik (WF): 20 mmKesici Uç İç Daire Çapı: 9.525 mmKesici Uç Tipi: TC..Şaft Yüksekliği (H): 20 mmŞaft Genişliği (B): 20 mm

Sipariş KoduOrdering Code	Stok KoduItem No	HFmm	LFmm
STXCR 2020 B16-SA	M.07.09.01	10	45
STXCR 2020 B16	M.07.09.03	20	45
STXCR 2020 H16-PL	M.07.09.07	10	100
STXCR 2020 E16-PL	M.07.09.06	10	70
STXCR 2020 E16	M.07.09.05	20	70
STXCR 2020 E16-SA	M.07.09.04	10	70
STXCR 2020 B16-PL	M.07.09.08	10	45

HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk

Yedek Parçalar: 4015-M3.5X11 TORX VİDA · 80-T15 TORK ANAHTARI

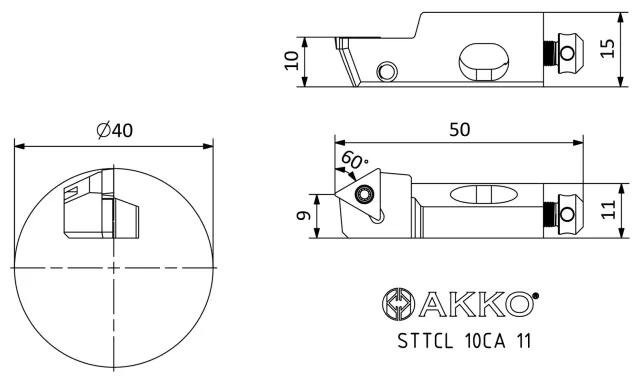

STTCL

2 ürünPDF

Ölçü Birimi Sistemi: MetrikBağlama Tipi: S-SistemKesme Yönü: Sol YönYan Kesme Açısı (KAPR): 60°Kesici Uç Tipi: TC..

Sipariş KoduOrdering Code	Stok KoduItem No	Minimum Delik Çapımm	Kesici Uç Ölçüsü	WFmm	HFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	Bmm
STTCL 10CA 11	M.07.75.04	≥40	110204	9	10	6.35	50	15	11
STTCL 08CA 09	M.07.75.03	≥25	090204	6	8	5.56	32	11	8

WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği

Yedek Parçalar: 4008-M2.5X6 TORX VİDA · AAL-01-2 ALYAN ANAHTARI · AAL-03-3 ALYAN ANAHTARI · 82-T08 TORX ANAHTARI · 2505-M6x16 İMBUS VİDA · 2702-M4X10 RADYAL AYAR VİDASI · AACN-3-0008 CNMG 25 ALTLIK · 3007-M2.2X4.6 TORX VİDA

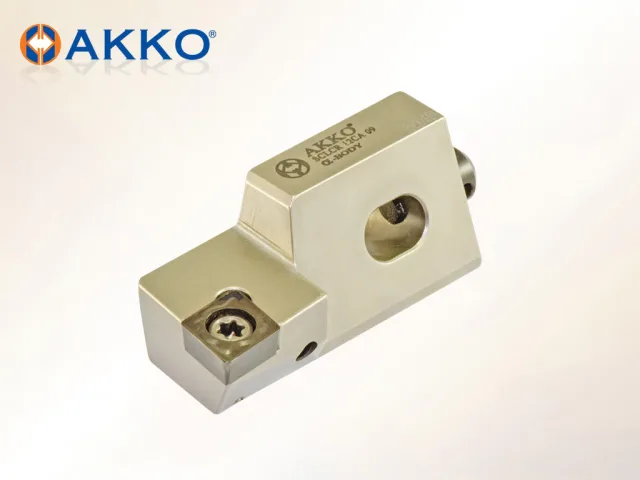

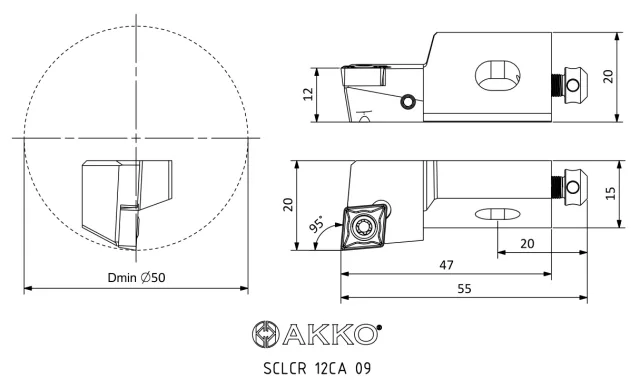

SCLCR

4 ürünPDF

Ölçü Birimi Sistemi: MetrikBağlama Tipi: S-SistemKesme Yönü: Sağ YönYan Kesme Açısı (KAPR): 95°Kesici Uç Tipi: CC..

Sipariş KoduOrdering Code	Stok KoduItem No	Kesici Uç Ölçüsü	Minimum Delik Çapımm	WFmm	HFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	Bmm
SCLCR 12CA 09	M.27.49	09T308	≥50	20	12	9.525	55	20	15
SCLCR 12CA 12	M.17.02.04.01	120408	≥50	20	12	12.70	55	20	15
SCLCR 10CA 09	M.17.02.04.02	09T308	≥40	14	10	9.525	50	15	11
SCLCR 08CA 06	M.17.02.04.03	060204	≥25	10	8	6.35	32	11	7.5

WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği

Yedek Parçalar: 4015-M3.5X11 TORX VİDA · 80-T15 TORK ANAHTARI · 1020-M5X11 TORX VİDA · 80-T20 TORK ANAHTARI · 4015-M3.5X9 TORX VİDA · 4008-M2.5X6 TORX VİDA · 82-T08 TORX ANAHTARI

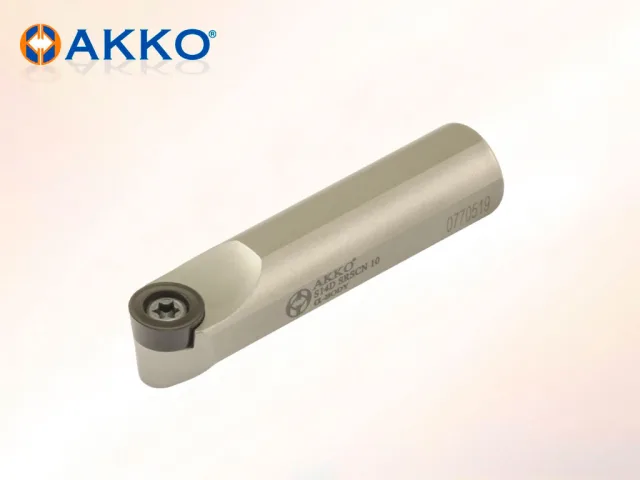

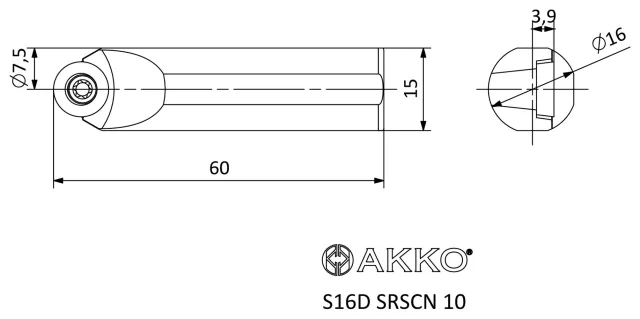

SRSCN 10

3 ürünPDF

Ölçü Birimi Sistemi: MetrikBağlama Tipi: S-SistemKesici Uç Ölçüsü: 10T3Kesme Yönü: NötrFonksiyonel Yükseklik (HF): 3.9 mmKesici Uç İç Daire Çapı: 10 mmKesici Uç Tipi: RC..Fonksiyonel Uzunluk (LF): 60 mm

Sipariş KoduOrdering Code	Stok KoduItem No	WFmm	Hmm	DCONmm
S16D SRSCN 10	M.28.68	7.5	15	16
S14D SRSCN 10	M.28.76	6.5	13	14
S12D SRSCN 10	M.28.75	5.5	11	12

WF = Fonksiyonel Genişlik · H = Şaft Yüksekliği · DCON = Bağlantı Çapı

Yedek Parçalar: 4015-M3.5X11 TORX VİDA · 80-T15 TORK ANAHTARI · 4015-M3.5X9 TORX VİDA

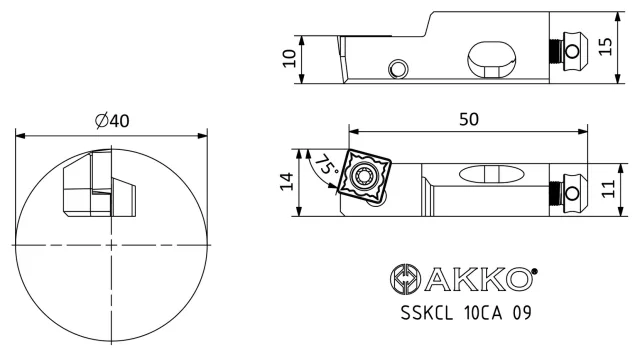

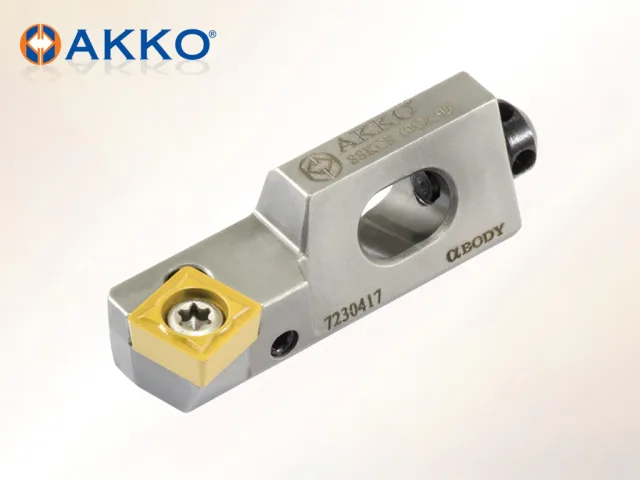

SSKCL

2 ürünPDF

Ölçü Birimi Sistemi: MetrikBağlama Tipi: S-SistemKesme Yönü: Sol YönYan Kesme Açısı (KAPR): 75°Kesici Uç Tipi: SC..

Sipariş KoduOrdering Code	Stok KoduItem No	Kesici Uç Ölçüsü	Minimum Delik Çapımm	WFmm	HFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	Bmm
SSKCL 10CA 09	M.07.45.66	09T308	≥40	14	10	9.525	50	15	11
SSKCL 12CA 12	M.07.46.92	120408	≥50	20	12	12.70	55	20	15

WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği

Yedek Parçalar: 4015-M3.5X9 TORX VİDA · AAL-01-2 ALYAN ANAHTARI · AAL-03-3 ALYAN ANAHTARI · 80-T15 TORK ANAHTARI · 2505-M6x16 İMBUS VİDA · 2702-M4X10 RADYAL AYAR VİDASI · 1020-M5X11 TORX VİDA · 80-T20 TORK ANAHTARI

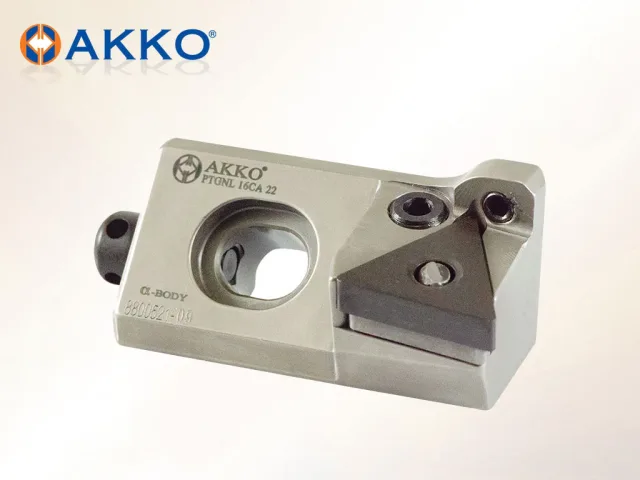

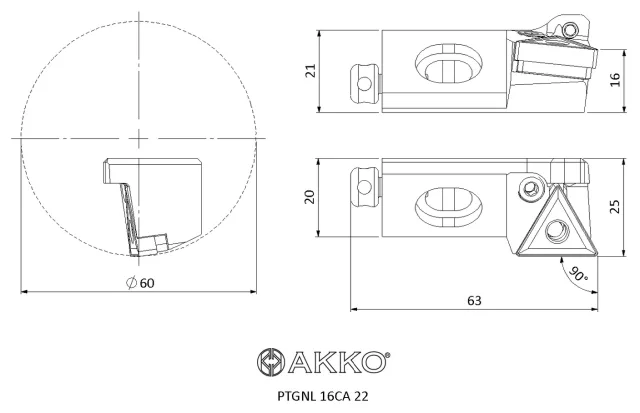

PTGNL 16CA 22

1 ürünPDF

Ölçü Birimi Sistemi: MetrikBağlama Tipi: P-SistemKesme Yönü: Sol YönKesici Uç Tipi: TN..

Sipariş KoduOrdering Code	Stok KoduItem No	Minimum Delik Çapımm	Kesici Uç Ölçüsü	KAPR°	WFmm	HFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	Bmm
PTGNL 16CA 22	M.01.01.04.20.11	≥60	2204..	90	25	16	12.70	63	21	20

KAPR = Yan Kesme Açısı · WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği

Yedek Parçalar: AATN-3-0015 TNMG 22 ALTLIK · APL-02 LEVYE · ALV-03-M8X19 LEVYE VİDASI · AAY-02 ALTLIK YAYI · AAL-03-3 ALYAN ANAHTARI

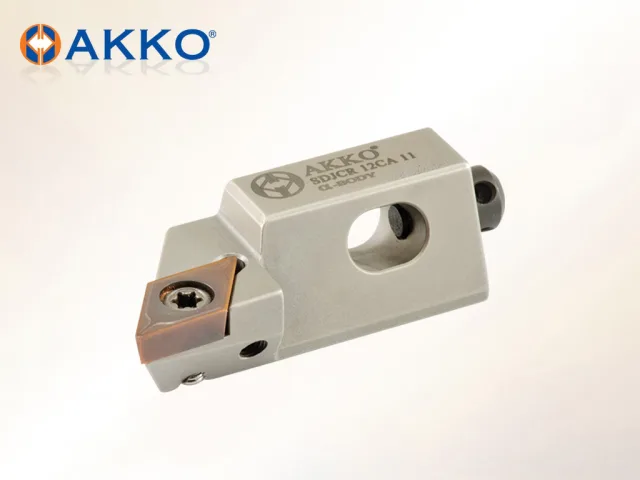

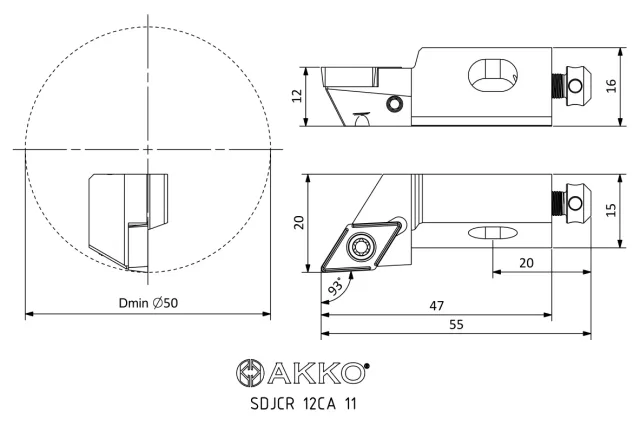

SDJCR

2 ürünPDF

Ölçü Birimi Sistemi: MetrikBağlama Tipi: S-SistemKesme Yönü: Sağ YönYan Kesme Açısı (KAPR): 93°Kesici Uç Tipi: DC..

Sipariş KoduOrdering Code	Stok KoduItem No	Kesici Uç Ölçüsü	Minimum Delik Çapımm	WFmm	HFmm	Kesici Uç İç Daire Çapımm	LFmm	Hmm	Bmm
SDJCR 12CA 11	M.17.02.01.02	11T308	≥50	20	12	9.525	55	16	15
SDJCR 10CA 07	M.17.02.01.01	070204	≥40	14	10	6.35	50	15	11

WF = Fonksiyonel Genişlik · HF = Fonksiyonel Yükseklik · LF = Fonksiyonel Uzunluk · H = Şaft Yüksekliği · B = Şaft Genişliği

Yedek Parçalar: 4015-M3.5X10 TORX VİDA · 80-T15 TORK ANAHTARI · 4008-M2.5X6 TORX VİDA · 82-T08 TORX ANAHTARI
