AC6-ER

ER Pens Tutucudevamı12 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	Pens Serisi	THID	LPRmm	DCONWSmm	BDmm	LBmm	DCONXWSmm	KGkg
AC6-ER-40-130	M.10.03.02.04.14	ER40	M16	130	3	63	108	26	2.71
AC6-ER-40-100	M.10.03.02.04.13	ER40	M16	100	3	63	78	26	2.01
AC6-ER-40-065	M.10.03.02.04.12	ER40	M16	65	3	63	43	26	1.21
AC6-ER-32-130	M.10.03.02.04.11	ER32	M16	130	2	50	108	20	1.99
AC6-ER-32-060	M.10.03.02.04.10	ER32	M16	60	2	50	38	20	1.00
AC6-ER-25-130	M.10.03.02.04.09	ER25	M16	130	1	42	108	16	1.65
AC6-ER-25-100	M.10.03.02.04.08	ER25	M16	100	1	42	78	16	1.34
AC6-ER-25-060	M.10.03.02.04.06	ER25	M16	60	1	42	38	16	0.95
AC6-ER-16-130	M.10.03.02.04.05	ER16	M10	130	1	28	108	10	1.15
AC6-ER-16-060	M.10.03.02.04.04	ER16	M10	60	1	28	38	10	0.87

THID = İç Diş Tanımlayıcısı · LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · DCONXWS = Maksimum İş Parçası Tarafı Bağlantı Çapı · KG = Ağırlık

Yedek Parçalar: ANUT-ER16 · ANUT-ER32 · ANUT-ER40 · ANUT-ER25

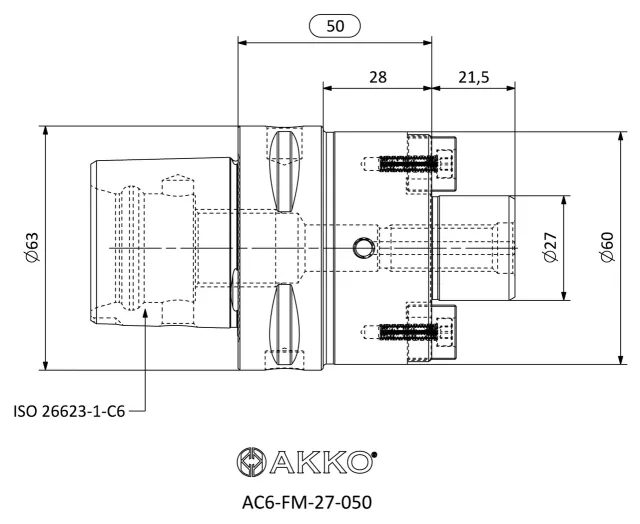

AC6-FM

Yüzey Freze Tutucu7 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Yüzey Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 63 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	KGkg
AC6-FM-27-050	M.10.03.03.04.03	50	27	50	60	28	21.5	1.35
AC6-FM-22-050	M.10.03.03.04.02	50	22	50	48	28	19	1.12
AC6-FM-16-035	M.10.03.03.04.01	35	16	35	38	13	17	0.90
AC6-FM-32-060	M.10.03.03.04.07	60	32	60	78	38	24	4.80
AC6-FM-27-100	M.10.03.03.04.06	100	27	100	60	78	21.5	2.54
AC6-FM-22-100	M.10.03.03.04.05	100	22	100	48	78	19	1.87
AC6-FM-16-100	M.10.03.03.04.04	100	16	100	38	78	17	1.45

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · KG = Ağırlık

Yedek Parçalar: 2725-M5x6 RADYAL AYAR VİDASI · AHW-27-01 · 2500-M12x22 · 2503-M4X12 İMBUS VİDA · 2702-M4X4 RADYAL AYAR VİDASI · AHW-22-01 · 2500-M10x18 · 2400-M8x16 · 2504-M5X16 İMBUS VİDA · AHW-32-01 · 2500-M16x26 · AHW-16-01

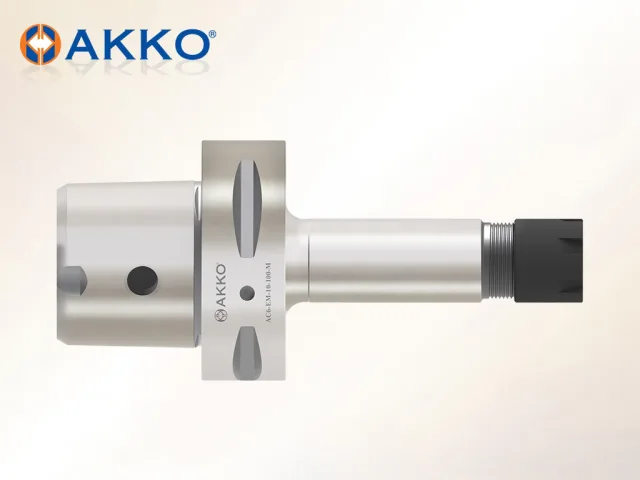

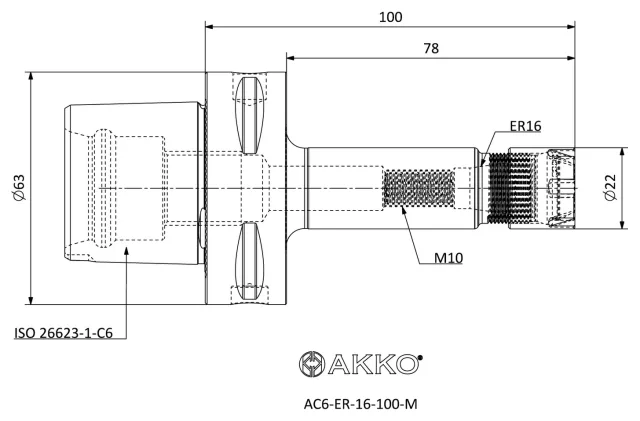

AC6-ER-16

ER Pens Mini Tutucu2 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: ER Pens Mini TutucuTakım İçinden Soğutma: EvetPens Serisi: ER16Makine Tarafı Bağlantı Çapı (DCONMS): 63 mmİş Parçası Tarafı Bağlantı Çapı (DCONWS): 0.5 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2Gövde Çapı (BD): 22 mmMaksimum İş Parçası Tarafı Bağlantı Çapı (DCONXWS): 10 mmİç Diş Tanımlayıcısı (THID): M10

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	LBmm	KGkg
AC6-ER-16-100-M	M.10.03.02.04.02	100	78	0.91
AC6-ER-16-130-M	M.10.03.02.04.07	130	108	1.00

LPR = Tutucu Tarafından Uzunluğu · LB = Gövde Uzunluğu · KG = Ağırlık

Yedek Parçalar: ANUT-ER16-M

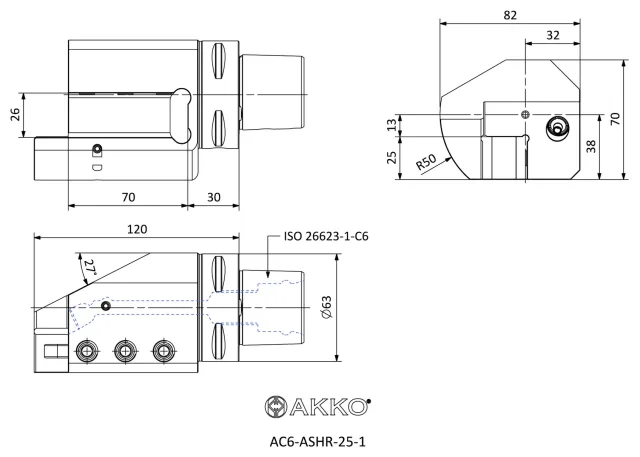

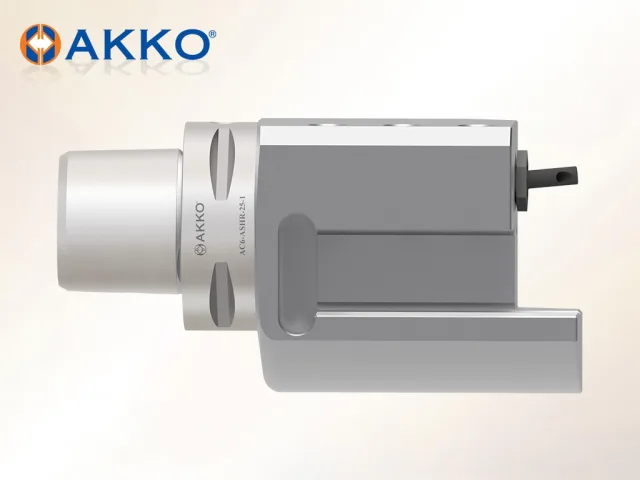

AC6-ASHR

Kare Şaftlı Takım Tutucu2 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kare Şaftlı Takım TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 63 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	BDmm	KGkg
AC6-ASHR-2525-1-H	M.10.03.04.04.02	120	100	3.63
AC6-ASHR-2020-1-H	M.10.03.04.04.01	100	90	2.51

LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · KG = Ağırlık

Yedek Parçalar: 2725-M5x6 RADYAL AYAR VİDASI · AAL-07-5 ALYAN ANAHTARI

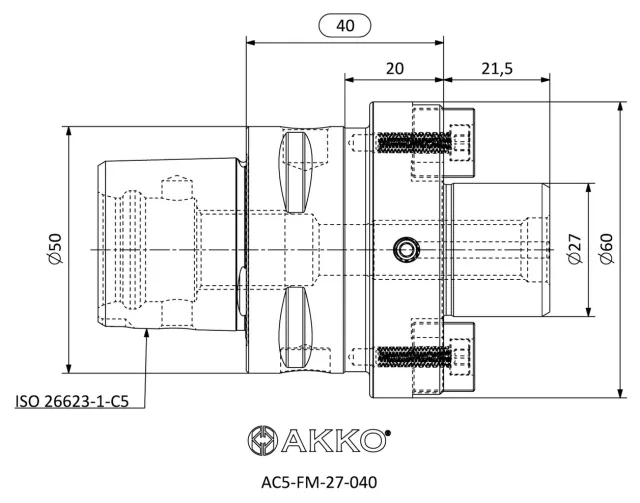

AC5-FM

Yüzey Freze Tutucu5 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Yüzey Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 50 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	KGkg
AC5-FM-27-040	M.10.03.03.03.05	40	27	40	60	20	21.5	0.95
AC5-FM-22-070	M.10.03.03.03.04	70	22	70	48	50	19	1.17
AC5-FM-22-040	M.10.03.03.03.03	40	22	40	48	20	19	0.77

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
