TUTUCULAR

ISO 26623-1 / POLİGONAL TUTUCULAR

Katalog olarak aç PDF indir

AC5-FM

Yüzey Freze Tutucudevamı5 ürünPDF
Sipariş KoduOrdering Code Stok KoduItem No LPRmmDCONWSmmLFmmBDmmLBmmLSCWSmmKGkg
AC5-FM-16-070 M.10.03.03.03.02 7016703650170.88
AC5-FM-16-035 M.10.03.03.03.01 3516353815170.59
LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · KG = Ağırlık
Yedek Parçalar: AHW-27-01 · 2500-M12x22 · 2503-M4X12 İMBUS VİDA · AHW-22-01 · 2500-M10x18 · AHW-16-01 · 2400-M8x16

AC5-ER

ER Pens Tutucu6 ürünPDF
AC5-ER

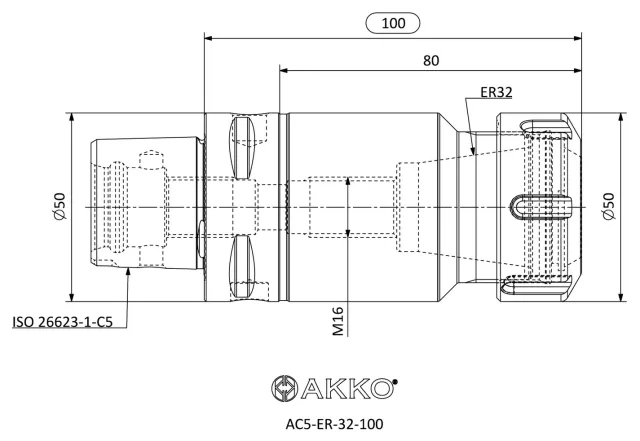

AC5-ER teknik çizim
Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: ER Pens TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 50 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16x1.5
Sipariş KoduOrdering Code Stok KoduItem No Pens SerisiTHIDLPRmmDCONWSmmBDmmLBmmDCONXWSmmKGkg
AC5-ER-32-100 M.10.03.02.03.09 ER32M1610025080201.25
AC5-ER-25-100 M.10.03.02.03.07 ER25M1610014280161.03
AC5-ER-25-055 M.10.03.02.03.06 ER25M165514235160.60
AC5-ER-16-130 M.10.03.02.03.03 ER16M10130128110100.82
AC5-ER-16-100 M.10.03.02.03.02 ER16M1010012880100.71
AC5-ER-16-055 M.10.03.02.03.01 ER16M105512835100.52
THID = İç Diş Tanımlayıcısı · LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · DCONXWS = Maksimum İş Parçası Tarafı Bağlantı Çapı · KG = Ağırlık
Yedek Parçalar: ANUT-ER32 · ANUT-ER25 · ANUT-ER16

AC5-ER-16-100-M

ER Pens Mini Tutucu1 ürünPDF

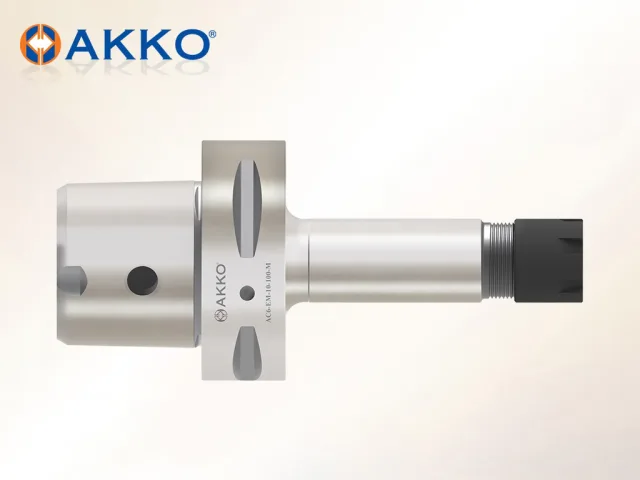

AC5-ER-16-100-M

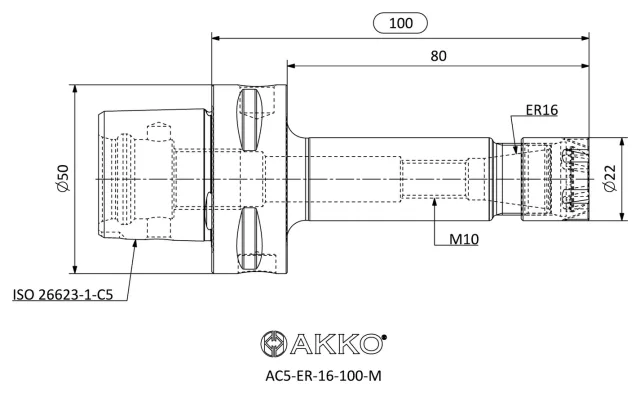

AC5-ER-16-100-M teknik çizim
Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: ER Pens Mini TutucuTakım İçinden Soğutma: EvetPens Serisi: ER16Bağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16x1.5İç Diş Tanımlayıcısı (THID): M10
Sipariş KoduOrdering Code Stok KoduItem No LPRmmDCONMSmmDCONWSmmBDmmLBmmDCONXWSmmKGkg
AC5-ER-16-100-M M.10.03.02.03.04 100500.52280100.58
LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · DCONXWS = Maksimum İş Parçası Tarafı Bağlantı Çapı · KG = Ağırlık
Yedek Parçalar: ANUT-ER16-M

AC5-EM

Veldon Freze Tutucu9 ürünPDF

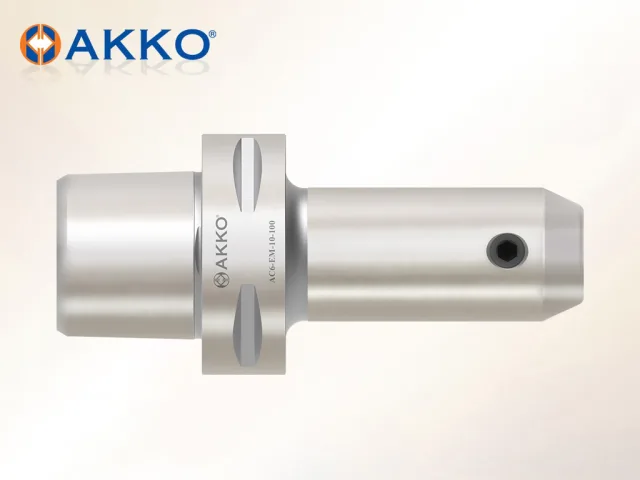

AC5-EM

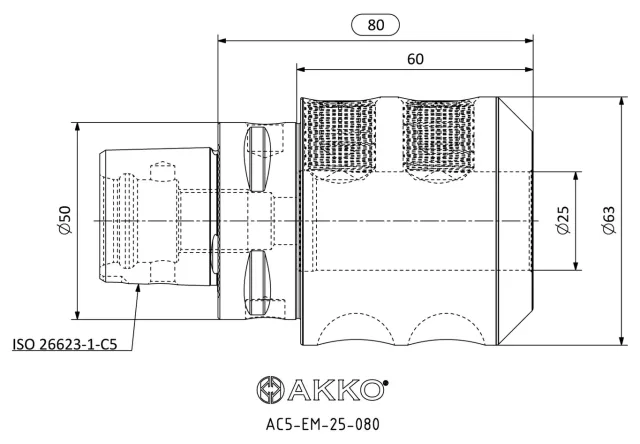

AC5-EM teknik çizim
Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Veldon Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 50 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16x1.5
Sipariş KoduOrdering Code Stok KoduItem No LPRmmDCONWSmmBDmmLBmmKGkg
AC5-EM-25-080 M.10.03.01.03.09 802563601.53
AC5-EM-20-060 M.10.03.01.03.08 602052400.90
AC5-EM-18-060 M.10.03.01.03.07 601850400.89
AC5-EM-16-060 M.10.03.01.03.06 601648400.86
AC5-EM-14-060 M.10.03.01.03.05 601444400.80
AC5-EM-12-060 M.10.03.01.03.04 601242400.78
AC5-EM-10-055 M.10.03.01.03.03 551035350.64
AC5-EM-06-050 M.10.03.01.03.01 500625300.51
AC5-EM-08-050 M.10.03.01.03.02 500828300.54
LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık
Yedek Parçalar: 2810-M18x20 Veldon Sıkma Cıvatası · 2808-M16x16 Veldon Sıkma Cıvatası · 2806-M14x16 Veldon Sıkma Cıvatası · 2806-M12x14 Veldon Sıkma Cıvatası · 2805-M10x12 Veldon Sıkma Cıvatası · 2803-M6x9 Veldon Sıkma Cıvatası · 2804-M8x9 Veldon Sıkma Cıvatası

AC5-ASHR-2020-1-H

Kare Şaftlı Takım Tutucu1 ürünPDF
AC5-ASHR-2020-1-H

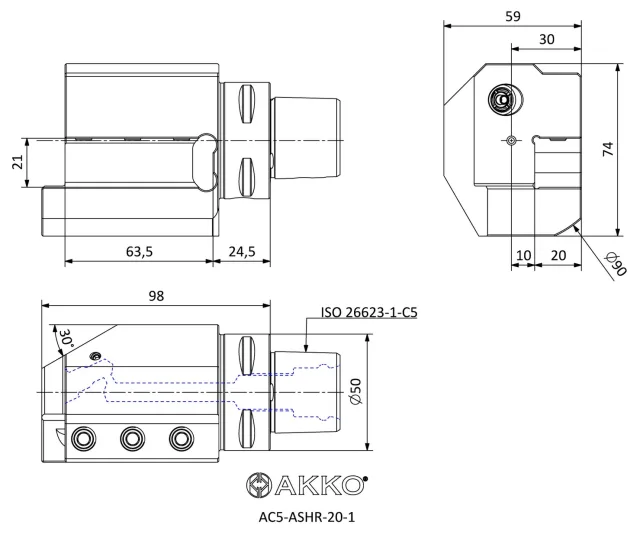

AC5-ASHR-2020-1-H teknik çizim
Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kare Şaftlı Takım TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16x1.5
Sipariş KoduOrdering Code Stok KoduItem No LPRmmDCONMSmmBDmmKGkg
AC5-ASHR-2020-1-H M.10.03.04.03.01 9850902.18
LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · KG = Ağırlık
Yedek Parçalar: AAL-07-5 ALYAN ANAHTARI

AC4-FM

Yüzey Freze Tutucu2 ürünPDF
AC4-FM

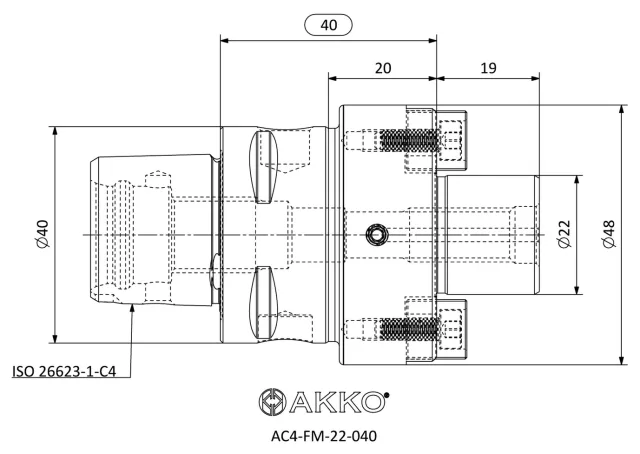

AC4-FM teknik çizim
Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Yüzey Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 40 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M14x1.5
Sipariş KoduOrdering Code Stok KoduItem No LPRmmDCONWSmmLFmmBDmmLBmmLSCWSmmKGkg
AC4-FM-22-040 M.10.03.03.02.02 4022404820190.59
AC4-FM-16-035 M.10.03.03.02.01 3516353815170.41
LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · KG = Ağırlık
Yedek Parçalar: 2503-M4X12 İMBUS VİDA · AHW-22-01 · 2500-M10x18 · 2702-M4X4 RADYAL AYAR VİDASI · AHW-16-01 · 2400-M8x16

AC4-ER

ER Pens Tutucu3 ürünPDF
AC4-ER

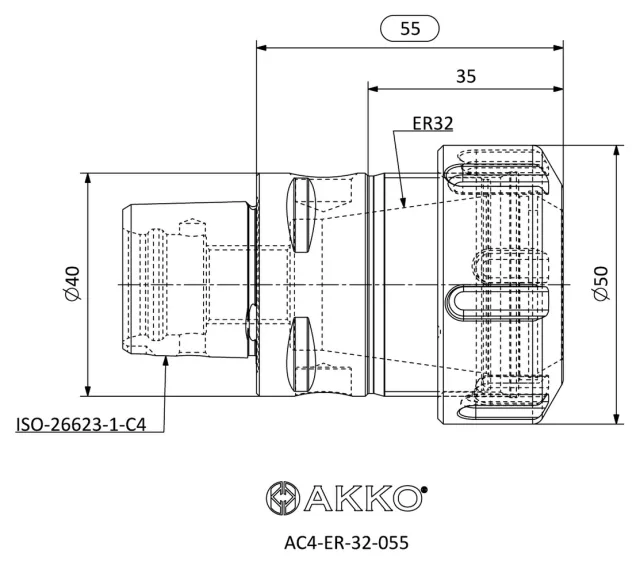

AC4-ER teknik çizim
Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: ER Pens TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 40 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M14x1.5
Sipariş KoduOrdering Code Stok KoduItem No Pens SerisiTHIDLPRmmDCONWSmmBDmmLBmmDCONXWSmmKGkg
AC4-ER-32-055 M.10.03.02.02.04 ER32M165525035200.44
AC4-ER-25-055 M.10.03.02.02.03 ER25M165514235160.40
AC4-ER-16-070 M.10.03.02.02.01 ER16M107012850100.41
THID = İç Diş Tanımlayıcısı · LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · DCONXWS = Maksimum İş Parçası Tarafı Bağlantı Çapı · KG = Ağırlık
Yedek Parçalar: ANUT-ER32 · ANUT-ER25 · ANUT-ER16
