AKKO Ürün Kataloğu

AC8-EM

Veldon Freze Tutucudevamı12 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	BDmm	LBmm	KGkg
AC8-EM-20-070	M.10.03.01.05.07	70	20	52	40	2.19
AC8-EM-16-070	M.10.03.01.05.05	70	16	48	40	2.16
AC8-EM-40-110	M.10.03.01.05.10	110	40	80	80	3.92
AC8-EM-18-070	M.10.03.01.05.06	70	18	50	40	2.18
AC8-EM-08-070	M.10.03.01.05.01	70	08	28	40	1.88
AC8-EM-06-070	M.10.03.01.05.12	70	06	25	40	1.84

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

Yedek Parçalar: 2810-M20x20 Veldon Sıkma Cıvatası · 2810-M18x20 Veldon Sıkma Cıvatası · 2806-M12x14 Veldon Sıkma Cıvatası · 2805-M10x12 Veldon Sıkma Cıvatası · 2808-M16x16 Veldon Sıkma Cıvatası · 2806-M14x16 Veldon Sıkma Cıvatası · 2804-M8x9 Veldon Sıkma Cıvatası · 2803-M6x9 Veldon Sıkma Cıvatası

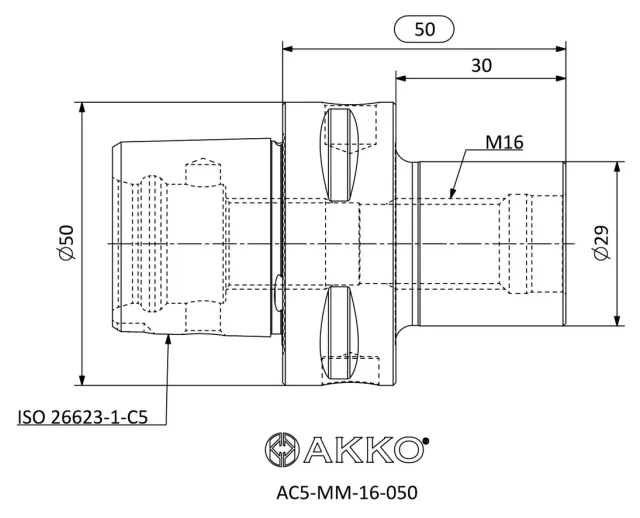

AC5-MM

Modüler Freze Tutucu8 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 50 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	BD2mm	LPRmm	BDmm	LBmm	KGkg
AC5-MM-16-050	M.10.03.06.03.07	M16	–	50	29	30	0.52
AC5-MM-16-075	M.10.03.06.03.08	M16	34	75	29	55	0.69
AC5-MM-12-075	M.10.03.06.03.06	M12	24	75	21	55	0.56
AC5-MM-10-075	M.10.03.06.03.04	M10	23	75	18	55	0.54
AC5-MM-10-050	M.10.03.06.03.03	M10	20	50	18	30	0.47
AC5-MM-08-075	M.10.03.06.03.02	M8	22	75	13	55	0.51
AC5-MM-12-050	M.10.03.06.03.05	M12	24	50	21	30	0.49
AC5-MM-08-050	M.10.03.06.03.01	M8	15	50	13	30	0.44

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · BD2 = Gövde Çapı 2 · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

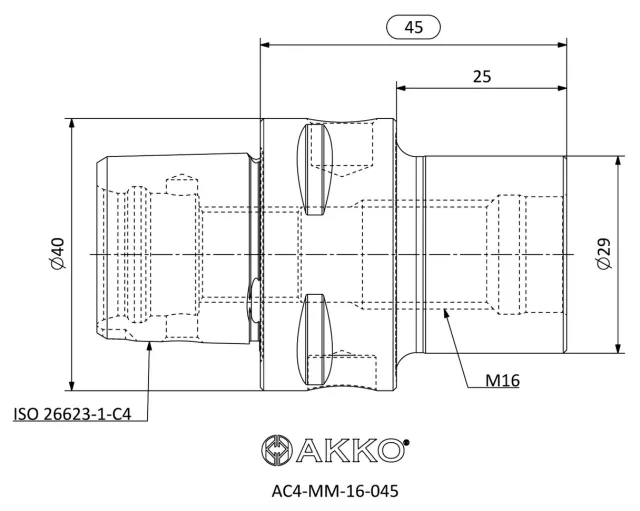

AC4-MM

Modüler Freze Tutucu4 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 40 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M14x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	BD2mm	LPRmm	BDmm	LBmm	KGkg
AC4-MM-16-045	M.10.03.06.02.04	M16	–	45	29	25	0.33
AC4-MM-12-040	M.10.03.06.02.03	M12	23.5	40	21	20	0.29
AC4-MM-08-030	M.10.03.06.02.01	M8	14.5	30	13	10	0.25
AC4-MM-10-035	M.10.03.06.02.02	M10	19.5	35	18	15	0.27

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · BD2 = Gövde Çapı 2 · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

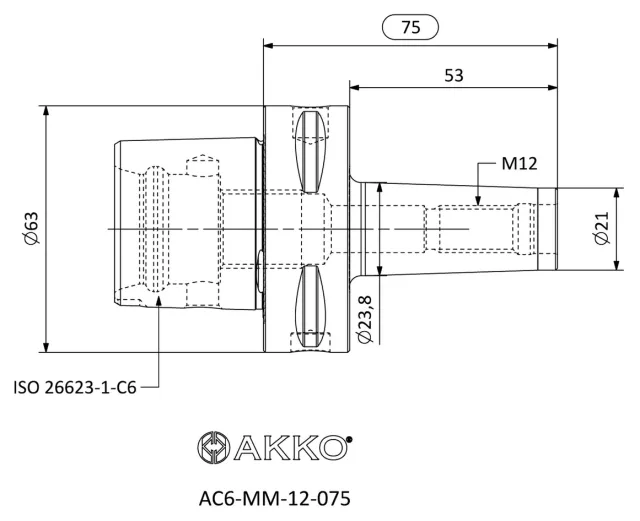

AC6-MM

Modüler Freze Tutucu8 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 63 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	LPRmm	BDmm	LBmm	BD2mm	KGkg
AC6-MM-12-075	M.10.03.06.04.06	M12	75	21	53	24	0.88
AC6-MM-12-050	M.10.03.06.04.05	M12	50	21	28	24	0.81
AC6-MM-10-075	M.10.03.06.04.04	M10	75	18	53	23	0.86
AC6-MM-10-050	M.10.03.06.04.03	M10	50	18	28	20	0.79
AC6-MM-08-075	M.10.03.06.04.02	M8	75	13	53	22.5	0.84
AC6-MM-08-050	M.10.03.06.04.01	M8	50	13	28	15	0.77

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
