AC6-MM

Modüler Freze Tutucudevamı8 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	LPRmm	BDmm	LBmm	BD2mm	KGkg
AC6-MM-16-075	M.10.03.06.04.08	M16	75	29	53	34	1.01
AC6-MM-16-050	M.10.03.06.04.07	M16	50	29	28	–	0.85

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

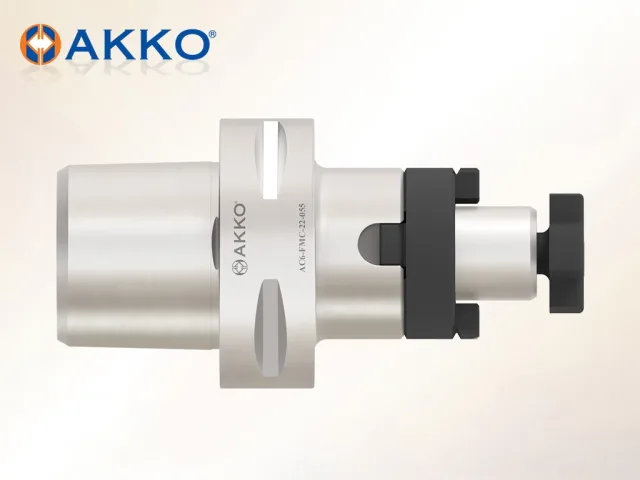

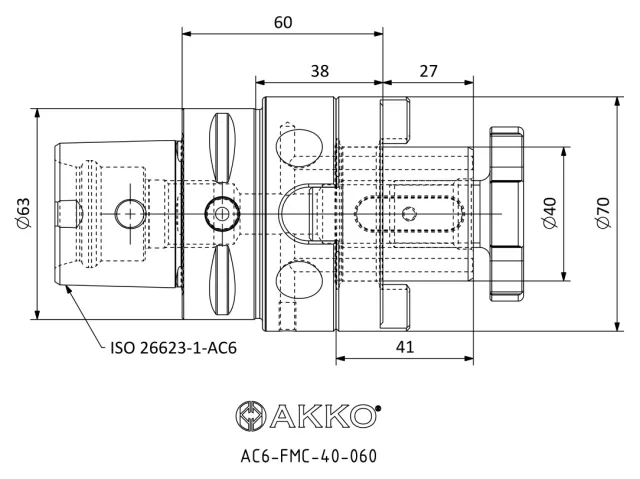

AC6-FMC

Kombine Yüzey Freze Tutucu8 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 63 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
AC6-FMC-40-060	M.10.03.07.04.08	60	40	60	70	38	27	41	2.18
AC6-FMC-27-100	M.10.03.07.04.06	100	27	100	48	78	21	33.5	1.91
AC6-FMC-27-055	M.10.03.07.04.05	55	27	55	48	33	21	33.5	1.31
AC6-FMC-22-055	M.10.03.07.04.03	55	22	55	40	33	19	31	1.12
AC6-FMC-16-050	M.10.03.07.04.01	50	16	50	32	28	17	27	0.95
AC6-FMC-32-055	M.10.03.07.04.07	55	32	55	58	33	24	38	1.59
AC6-FMC-22-100	M.10.03.07.04.04	100	22	100	40	78	19	31	1.53
AC6-FMC-16-100	M.10.03.07.04.02	100	16	100	32	78	17	27	1.24

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Yedek Parçalar: 2725-M5x10 RADYAL AYAR VİDASI · AHW-40-10x8x32 · 2500-M20x30 · AHW-27-7x7x25 · ADR-FMC-27 · 2500-M12x22 · AHW-22-6x6x25 · ADR-FMC-22 · 2500-M10x18 · AHW-16-4x4x20 · ADR-FMC-16 · 2400-M8x16 · AHW-32-8x7x28 · ADR-FMC-32 · 2500-M16x26

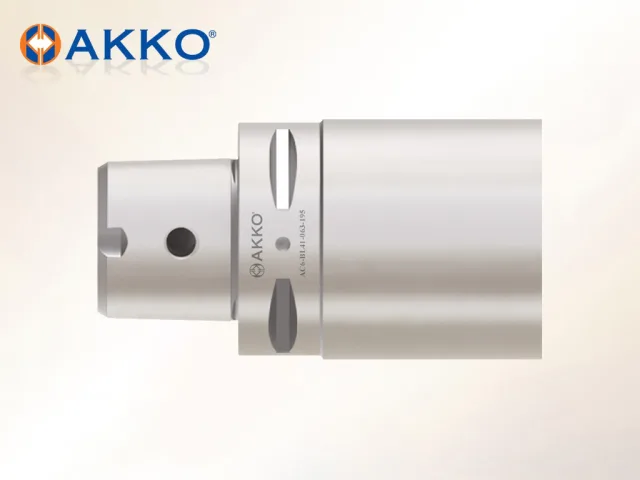

AC

Yarı Mamül Tutucu8 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Yarı Mamül TutucuTakım İçinden Soğutma: Evet

Sipariş KoduOrdering Code	Stok KoduItem No	CRKS	LPRmm	DCONMSmm	BDmm	LBmm	KGkg
AC6-BL41-063-195	M.10.03.09.04.01	M20x2	195	63	63	175	4.96
AC5-BL41-050-175	M.10.03.09.03.01	M16x1.5	175	50	50	155	2.80
AC4-BL41-070-100	M.10.03.09.02.02	M14x1.5	100	40	70	80	2.61
AC3-BL41-032-125	M.10.03.09.01.01	M12x1.5	125	32	32	110	0.80
AC6-BL41-063-310	M.10.03.09.04.02	M20x2	310	63	63	288	7.75
AC5-BL41-075-070	M.10.03.09.03.02	M16x1.5	70	50	75	50	2.11
AC6-BL41-080-250	M.10.03.09.04.03	M20x2	250	63	80	228	9.66
AC4-BL41-040-165	M.10.03.09.02.01	M14x1.5	165	40	40	145	1.67

CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

Yedek Parçalar: 2803-M6x9 Veldon Sıkma Cıvatası

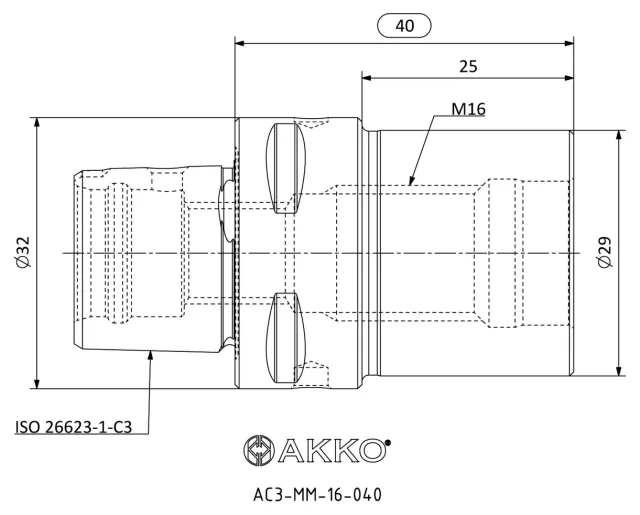

AC3-MM

Modüler Freze Tutucu4 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 32 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M12x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	BD2mm	LPRmm	BDmm	LBmm	KGkg
AC3-MM-16-040	M.10.03.06.01.04	M16	–	40	29	25	0.20
AC3-MM-12-035	M.10.03.06.01.03	M12	23.5	35	21	20	0.15
AC3-MM-08-030	M.10.03.06.01.01	M8	14.5	30	13	15	0.12
AC3-MM-10-030	M.10.03.06.01.02	M10	19.5	30	18	15	0.13

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · BD2 = Gövde Çapı 2 · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

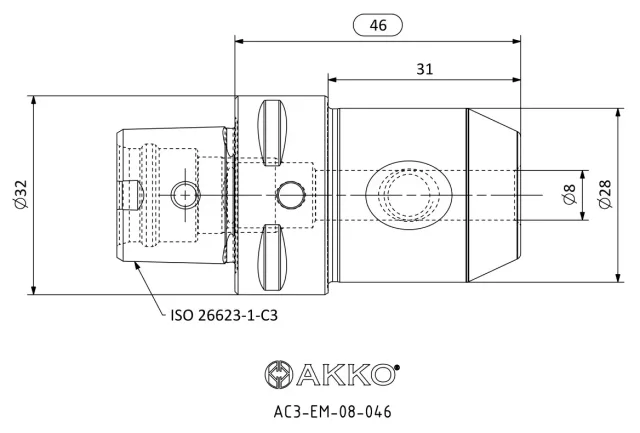

AC3-EM

Veldon Freze Tutucu4 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Veldon Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 32 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M12x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	BDmm	LBmm	KGkg
AC3-EM-08-046	M.10.03.01.01.02	46	08	28	31	0.25
AC3-EM-10-050	M.10.03.01.01.03	50	10	34	35	0.33

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
