AKKO Ürün Kataloğu

AC3-EM

Veldon Freze Tutucudevamı4 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	BDmm	LBmm	KGkg
AC3-EM-06-046	M.10.03.01.01.01	46	06	25	31	0.22
AC3-EM-12-055	M.10.03.01.01.04	55	12	42	40	0.46

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

Yedek Parçalar: 2804-M8x9 Veldon Sıkma Cıvatası · 2805-M10x12 Veldon Sıkma Cıvatası · 2803-M6x9 Veldon Sıkma Cıvatası · 2806-M12x14 Veldon Sıkma Cıvatası

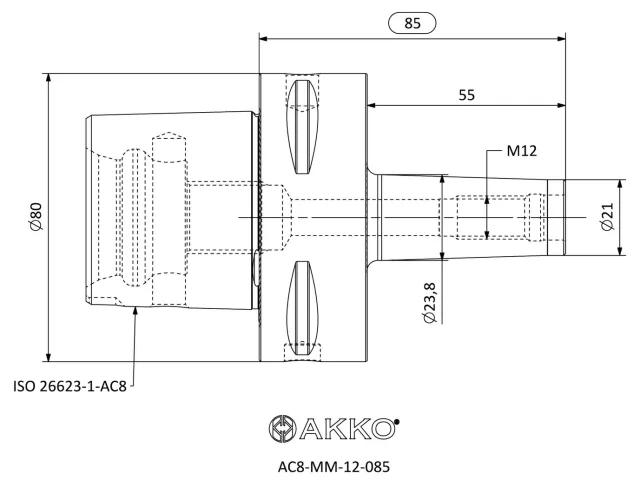

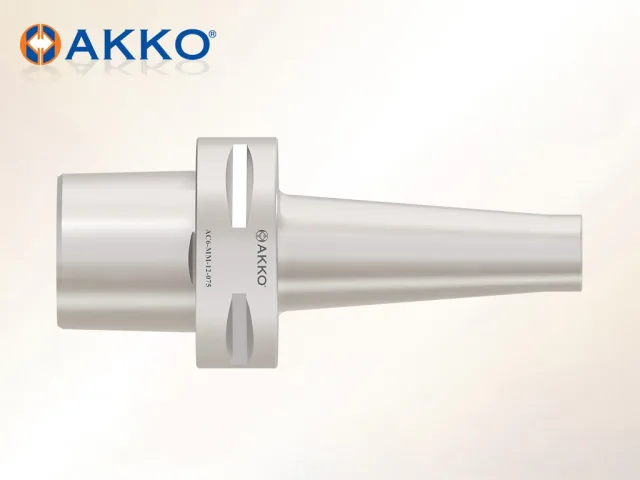

AC8-MM

Modüler Freze Tutucu4 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTutucu Tarafından Uzunluğu (LPR): 85 mmTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 80 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2Gövde Uzunluğu (LB): 55 mm

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	BDmm	BD2mm	KGkg
AC8-MM-12-085	M.10.03.06.05.03	M12	21	24	1.85
AC8-MM-16-085	M.10.03.06.05.04	M16	29	34	1.99
AC8-MM-08-085	M.10.03.06.05.01	M8	13	22.5	1.81
AC8-MM-10-085	M.10.03.06.05.02	M10	18	23	1.84

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · BD = Gövde Çapı · BD2 = Gövde Çapı 2 · KG = Ağırlık

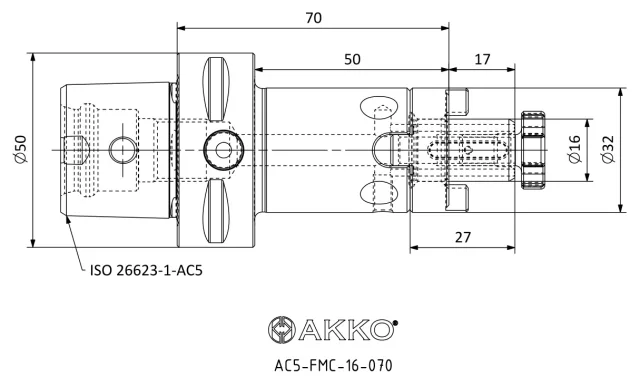

AC5-FMC

Kombine Yüzey Freze Tutucu6 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 50 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
AC5-FMC-16-070	M.10.03.07.03.02	70	16	70	32	50	17	27	0.75
AC5-FMC-16-045	M.10.03.07.03.01	45	16	45	32	25	17	27	0.60
AC5-FMC-27-055	M.10.03.07.03.05	55	27	55	48	35	21	33.5	1.01
AC5-FMC-22-070	M.10.03.07.03.04	70	22	70	40	50	19	31	0.95
AC5-FMC-22-045	M.10.03.07.03.03	45	22	45	40	25	19	31	0.72
AC5-FMC-32-055	M.10.03.07.03.06	55	32	55	58	35	24	38	1.29

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Yedek Parçalar: AHW-16-01 · 2400-M8x16

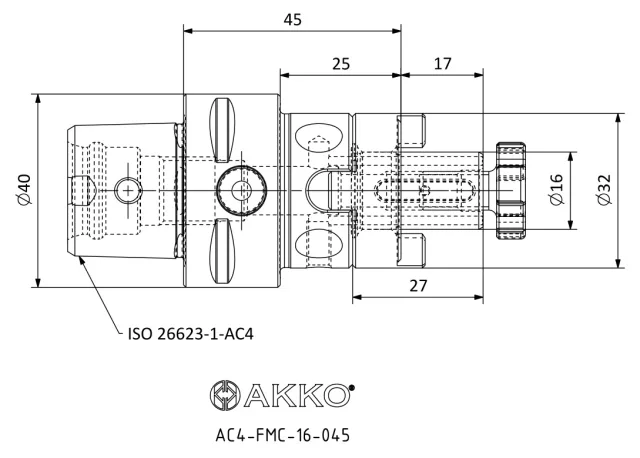

AC4-FMC

Kombine Yüzey Freze Tutucu2 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 40 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M14x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
AC4-FMC-16-045	M.10.03.07.02.01	45	16	45	32	25	17	27	0.43
AC4-FMC-22-050	M.10.03.07.02.02	50	22	50	40	30	19	31	0.59

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Yedek Parçalar: AHW-16-01 · 2400-M8x16

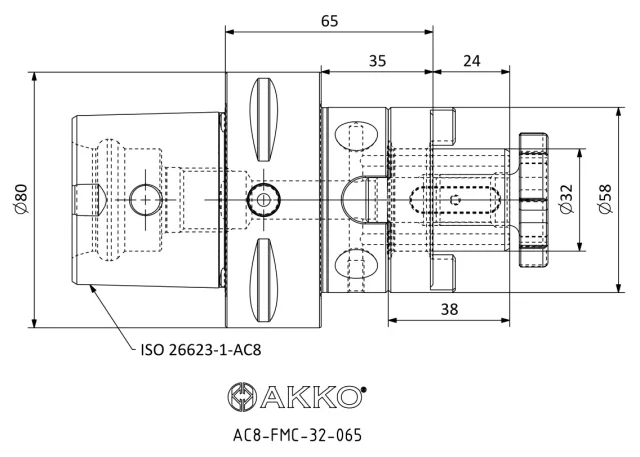

AC8-FMC

Kombine Yüzey Freze Tutucu5 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: EvetMakine Tarafı Bağlantı Çapı (DCONMS): 80 mmBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
AC8-FMC-32-065	M.10.03.07.05.04	65	32	65	58	35	24	38	2.60
AC8-FMC-27-065	M.10.03.07.05.03	65	27	65	48	35	21	33.5	2.30
AC8-FMC-22-060	M.10.03.07.05.02	60	22	60	40	30	19	31	2.06
AC8-FMC-16-060	M.10.03.07.05.01	60	16	60	32	30	17	27	1.93
AC8-FMC-40-070	M.10.03.07.05.05	70	40	70	70	40	27	41	3.21

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Yedek Parçalar: AHW-16-01 · 2400-M8x16

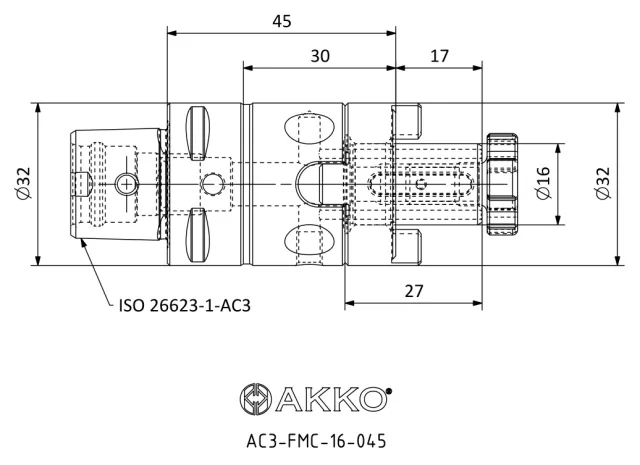

AC3-FMC-16-045

Kombine Yüzey Freze Tutucu1 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M12x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	KGkg	DCONMSmm	DCONWSmm	LFmm	BDmm	LSCWSmm	LSCWS2mm	LBmm
AC3-FMC-16-045	M.10.03.07.01.01	45	0.32	32	16	45	32	17	27	30

LPR = Tutucu Tarafından Uzunluğu · KG = Ağırlık · DCONMS = Makine Tarafı Bağlantı Çapı · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · LB = Gövde Uzunluğu

Yedek Parçalar: AHW-16-01 · 2400-M8x16

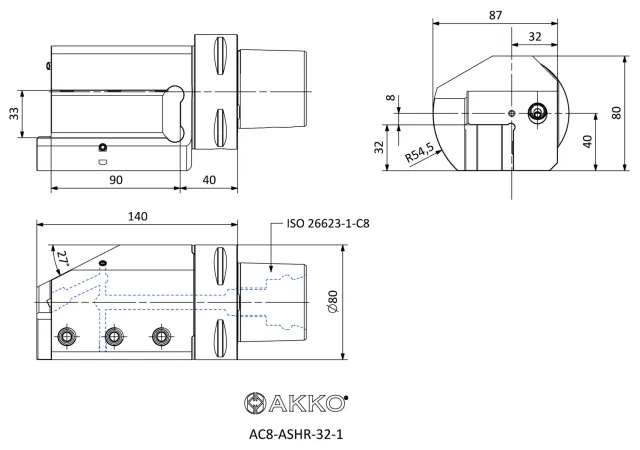

AC8-ASHR-3232-1-H

Kare Şaftlı Takım Tutucu1 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kare Şaftlı Takım TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M20x2

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONMSmm	BDmm	KGkg
AC8-ASHR-3232-1-H	M.10.03.04.05.01	140	80	109	6.64

LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · KG = Ağırlık

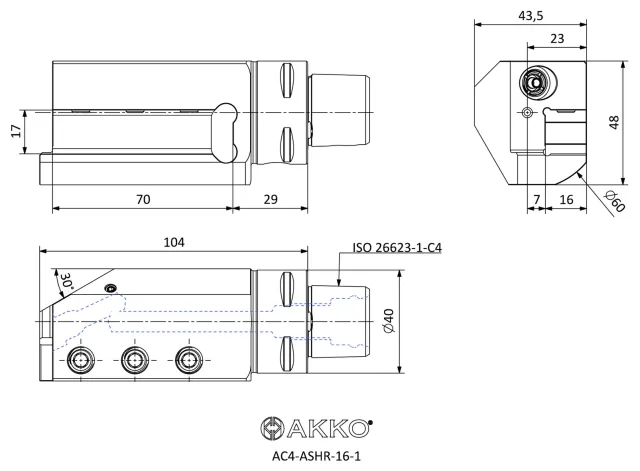

AC4-ASHR-1616-1-H

Kare Şaftlı Takım Tutucu1 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kare Şaftlı Takım TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M14x1.5

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONMSmm	BDmm	KGkg
AC4-ASHR-1616-1-H	M.10.03.04.02.01	104	40	60	1.50

LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · KG = Ağırlık

Yedek Parçalar: AAL-07-5 ALYAN ANAHTARI · 2702-M4X4 RADYAL AYAR VİDASI
