AKKO Ürün Kataloğu

MM

Modüler Freze Tutucudevamı20 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	CRKS	LPRmm	DCONMSmm	BDmm	LBmm	BD2mm	KGkg
AHSKA100-MM-10-129	M.10.04.04.06.02	M10	M24x1.5	129	100	18	100	31	2.34
AHSKA63-MM-10-076	M.10.04.04.04.01	M10	M18x1	76	63	18	50	23	0.74
AHSKA100-MM-16-079	M.10.04.04.06.07	M16	M24x1.5	79	100	29	50	33.5	2.23
AHSKA63-MM-10-176	M.10.04.04.04.03	M10	M18x1	176	63	18	150	36	1.29
AHSKA100-MM-16-179	M.10.04.04.06.09	M16	M24x1.5	179	100	29	150	42.5	3.07
AHSKA100-MM-12-179	M.10.04.04.06.06	M12	M24x1.5	179	100	21	150	39.5	2.78
AHSKA100-MM-12-129	M.10.04.04.06.05	M12	M24x1.5	129	100	21	100	32	2.39
AHSKA100-MM-10-079	M.10.04.04.06.01	M10	M24x1.5	79	100	18	50	21.5	2.12

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

FMC

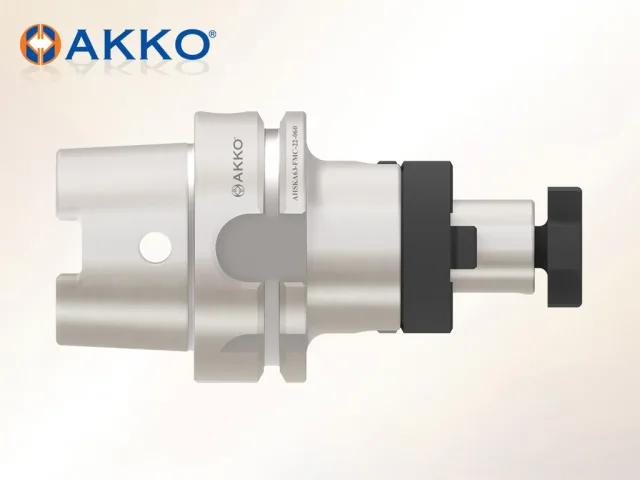

Kombine Yüzey Freze Tutucu52 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: Evet

Sipariş KoduOrdering Code	Stok KoduItem No	CRKS	BD2mm	DCONMSmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
AHSKA63-FMC-40-100	M.10.04.05.04.13	M18x1	–	63	40	100	70	74	27	41	2.67
AHSKA50-FMC-27-065	M.10.04.05.03.03	M16x1	–	50	27	65	48	39	21	33.5	0.98
AHSKA40-FMC-22-050	M.10.04.05.02.02	M12x1	–	40	22	50	40	30	19	31	0.50
AHSKA32-FMC-16-055	M.10.04.05.01.01	M10X1	–	32	16	55	32	35	17	27	0.32
AHSKA100-FMC-40-100	M.10.04.05.06.21	M24x1.5	–	100	40	100	70	71	27	41	4.39
AHSKA100-FMC-32-060	M.10.04.05.06.16	M24x1.5	–	100	32	60	58	31	24	38	2.78
AHSKA100-FMC-27-130	M.10.04.05.06.13	M24x1.5	–	100	27	130	48	101	21	33.5	3.45
AHSKA100-FMC-22-060	M.10.04.05.06.06	M24x1.5	–	100	22	60	40	31	19	31	2.34
AHSKA32-FMC-27-065	M.10.04.05.01.03	M10X1	–	32	27	65	48	45	21	33	0.70
AHSKA32-FMC-22-055	M.10.04.05.01.02	M10X1	–	32	22	55	40	35	19	31	0.43
AHSKA100-FMC-40-130	M.10.04.05.06.22	M24x1.5	–	100	40	130	70	101	27	41	5.27
AHSKA100-FMC-32-160	M.10.04.05.06.19	M24x1.5	64.5	100	32	160	58	131	24	38	4.96
AHSKA100-FMC-27-100	M.10.04.05.06.12	M24x1.5	–	100	27	100	48	71	21	33.5	3.05
AHSKA100-FMC-16-160	M.10.04.05.06.04	M24x1.5	37.5	100	16	160	32	131	17	27	2.88
AHSKA100-FMC-16-100	M.10.04.05.06.02	M24x1.5	–	100	16	100	32	71	17	27	2.44
AHSKA80-FMC-32-060	M.10.04.05.05.04	M20x1.5	–	80	32	60	58	34	24	38	1.94

CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · BD2 = Gövde Çapı 2 · DCONMS = Makine Tarafı Bağlantı Çapı · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
