AKKO Ürün Kataloğu

FMC

Kombine Yüzey Freze Tutucudevamı52 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	CRKS	BD2mm	DCONMSmm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
AHSKA40-FMC-27-065	M.10.04.05.02.03	M12x1	–	40	27	65	48	45	21	33.5	0.82
AHSKA100-FMC-32-130	M.10.04.05.06.18	M24x1.5	–	100	32	130	58	101	24	38	4.17
AHSKA100-FMC-27-200	M.10.04.05.06.15	M24x1.5	55	100	27	200	48	171	21	33.5	4.57
AHSKA100-FMC-27-060	M.10.04.05.06.11	M24x1.5	–	100	27	60	48	31	21	33.5	2.52
AHSKA100-FMC-22-160	M.10.04.05.06.09	M24x1.5	46	100	22	160	40	131	19	31	3.36
AHSKA100-FMC-22-130	M.10.04.05.06.08	M24x1.5	–	100	22	130	40	101	19	31	2.97
AHSKA100-FMC-22-100	M.10.04.05.06.07	M24x1.5	–	100	22	100	40	71	19	31	2.70
AHSKA100-FMC-16-060	M.10.04.05.06.01	M24x1.5	–	100	16	60	32	31	17	27	2.20
AHSKA40-FMC-16-050	M.10.04.05.02.01	M12x1	–	40	16	50	32	30	17	27	0.41
AHSKA100-FMC-40-160	M.10.04.05.06.23	M24x1.5	–	100	40	160	70	131	27	41	6.14
AHSKA100-FMC-32-100	M.10.04.05.06.17	M24x1.5	–	100	32	100	58	71	24	38	3.58
AHSKA100-FMC-22-200	M.10.04.05.06.10	M24x1.5	46	100	22	200	40	171	19	31	3.78

CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · BD2 = Gövde Çapı 2 · DCONMS = Makine Tarafı Bağlantı Çapı · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Yedek Parçalar: AHW-16-01 · 2400-M8x16 · 2725-M5x6 RADYAL AYAR VİDASI · AHW-27-7x7x25 · ADR-FMC-27 · 2500-M12x22

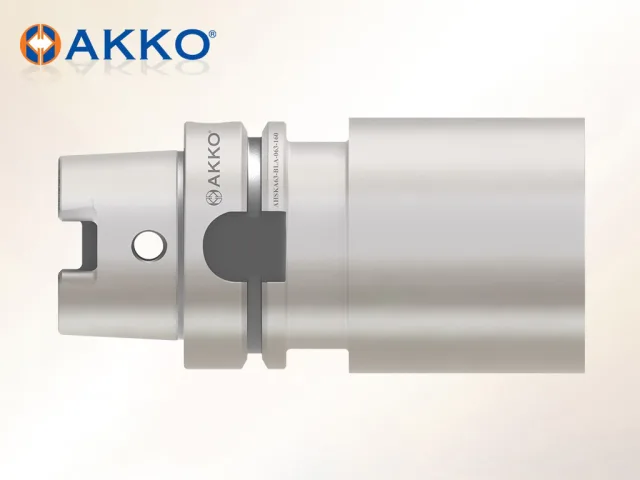

AHSKA

Yarı Mamül Tutucu13 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Yarı Mamül TutucuTakım İçinden Soğutma: Evet

Sipariş KoduOrdering Code	Stok KoduItem No	CRKS	LPRmm	DCONMSmm	BDmm	LBmm	BD2mm	KGkg

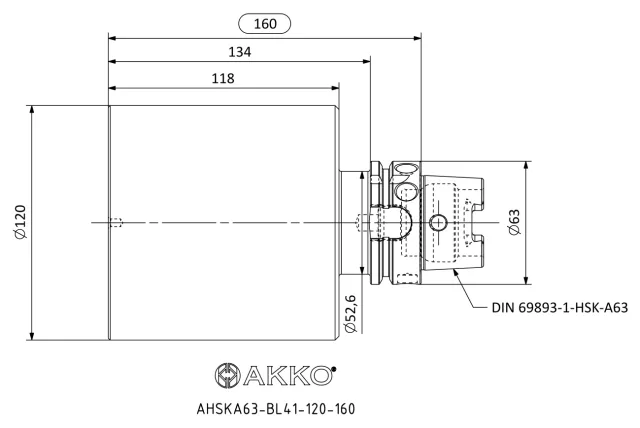

AHSKA63-BL41-120-160	M.10.04.06.04.02	M18x1	160	63	120	118	52.6	11.32
AHSKA50-BL41-075-070	M.10.04.06.03.02	M16x1	70	50	75	28	41.6	1.52
AHSKA32-BL41-032-100	M.10.04.06.01.02	M10X1	100	32	32	65	25	0.58
AHSKA100-BL41-120-315	M.10.04.06.06.02	M24x1.5	315	100	120	270	87	26.54
AHSKA100-BL41-097-250	M.10.04.06.06.01	M24x1.5	250	100	97	205	87	14.54
AHSKA80-BL41-080-250	M.10.04.06.05.01	M20x1.5	250	80	80	208	67.6	9.67
AHSKA63-BL41-080-250	M.10.04.06.04.01	M18x1	250	63	80	208	52.6	9.06
AHSKA63-BL41-063-160	M.10.04.06.04.03	M18x1	160	63	63	118	52.6	3.78
AHSKA50-BL41-050-150	M.10.04.06.03.01	M16x1	150	50	50	108	41.6	2.21
AHSKA80-BL41-090-310	M.10.04.06.05.02	M20x1.5	310	80	90	268	67.6	14.82
AHSKA40-BL41-070-100	M.10.04.06.02.01	M12x1	100	40	70	65	32.6	2.24
AHSKA40-BL41-040-150	M.10.04.06.02.02	M12x1	150	40	40	115	32.6	1.42

CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · DCONMS = Makine Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
