AKKO Ürün Kataloğu

ABT40-EM

Veldon Freze Tutucudevamı31 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	LPRmm	DCONWSmm	BDmm	LBmm	BD2mm	KGkg
ABT40-EM-32-160	M.10.06.01.02.31	160	32	72	133	61	4.48
ABT40-EM-32-130	M.10.06.01.02.30	130	32	72	103	61	3.56
ABT40-EM-25-160	M.10.06.01.02.29	160	25	63	133	61	3.76
ABT40-EM-18-160	M.10.06.01.02.26	160	18	50	133	–	2.61

LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

Yedek Parçalar: 2810-M20x20 Veldon Sıkma Cıvatası · 2810-M18x20 Veldon Sıkma Cıvatası · 2808-M16x16 Veldon Sıkma Cıvatası · AAL-08-6 ALYAN ANAHTARI · 2806-M14x16 Veldon Sıkma Cıvatası · 2806-M12x14 Veldon Sıkma Cıvatası · 2805-M10x12 Veldon Sıkma Cıvatası · 2804-M8x9 Veldon Sıkma Cıvatası · 2803-M6x9 Veldon Sıkma Cıvatası

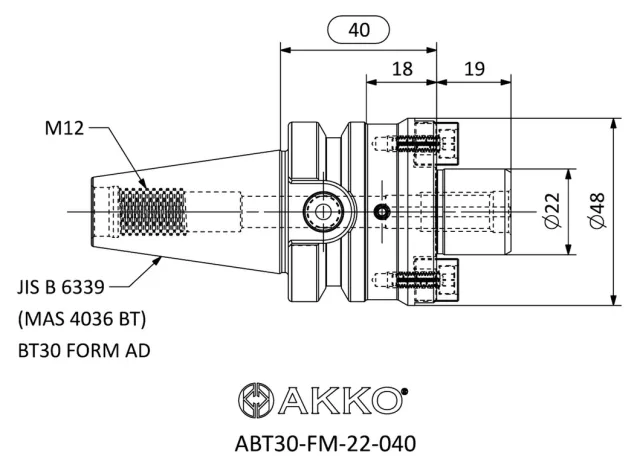

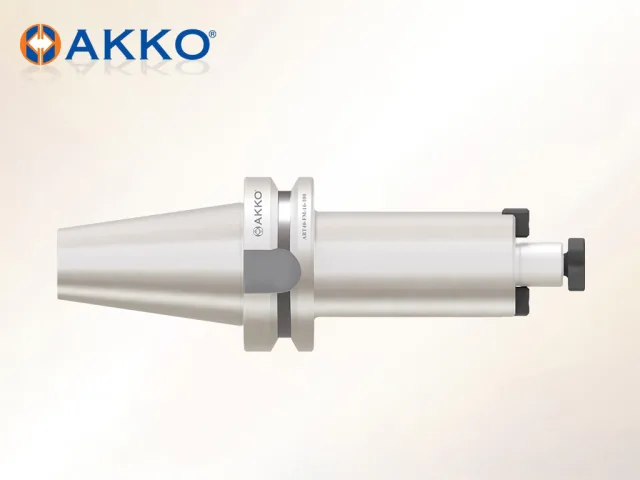

ABT30-FM

Yüzey Freze Tutucu4 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Yüzey Freze TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M12Sap Boyutu (SS): 30 mm

Sipariş KoduOrdering Code	Stok KoduItem No	DCONWSmm	BDmm	LBmm	LSCWSmm	BD2mm	KGkg	LFmm
ABT30-FM-22-040	M.10.06.03.01.02	22	48	18	19	45	0.70	40
ABT30-FM-16-040	M.10.06.03.01.01	16	38	18	17	–	0.58	40
ABT30-FM-32-050	M.10.06.03.01.04	32	78	28	24	45	1.46	50
ABT30-FM-27-050	M.10.06.03.01.03	27	60	28	21.5	45	1.06	50

DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık · LF = Fonksiyonel Uzunluk

Yedek Parçalar: 2503-M4X12 İMBUS VİDA · AHW-22-01 · 2500-M10x18 · AHW-16-01 · 2400-M8x16 · 2504-M5X16 İMBUS VİDA · AHW-32-01 · 2500-M16x26 · AHW-27-01 · 2500-M12x22

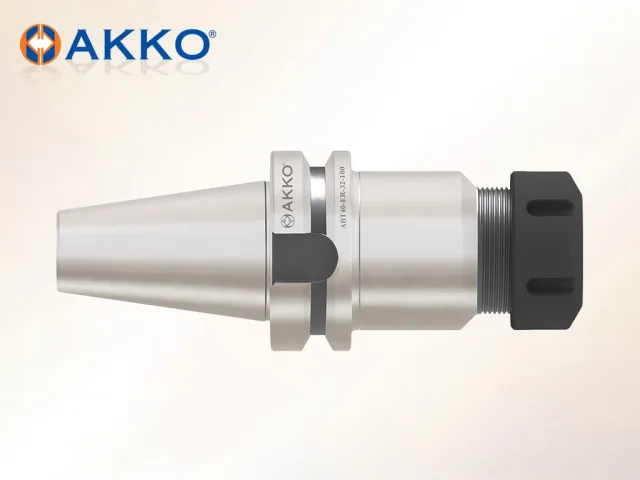

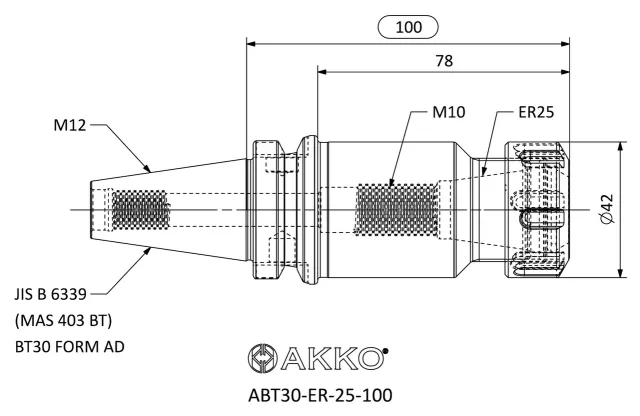

ABT30-ER

ER Pens Tutucu4 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: ER Pens TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M12Sap Boyutu (SS): 30 mm

Sipariş KoduOrdering Code	Stok KoduItem No	Pens Serisi	THID	LPRmm	DCONWSmm	BDmm	LBmm	DCONXWSmm	KGkg
ABT30-ER-25-100	M.10.06.02.01.04	ER25	M16	100	1.0	42	73	16	0.97
ABT30-ER-25-060	M.10.06.02.01.03	ER25	M16	60	1.0	42	33	16	0.61
ABT30-ER-16-100	M.10.06.02.01.02	ER16	M10	100	0.5	28	73	10	0.67
ABT30-ER-16-060	M.10.06.02.01.01	ER16	M10	60	0.5	28	33	10	0.50

THID = İç Diş Tanımlayıcısı · LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · DCONXWS = Maksimum İş Parçası Tarafı Bağlantı Çapı · KG = Ağırlık

Yedek Parçalar: ANUT-ER25 · ANUT-ER16

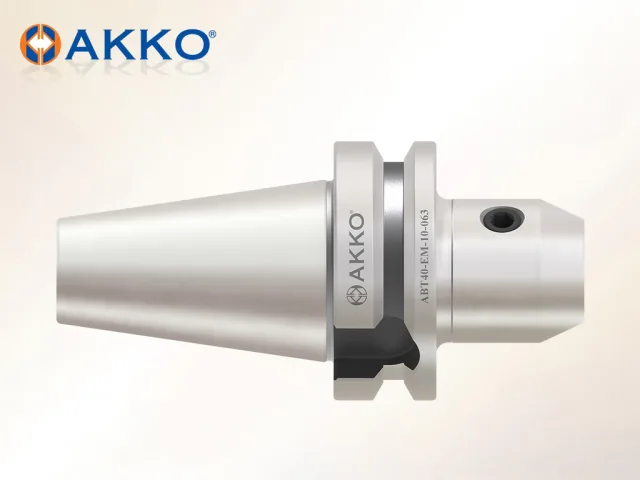

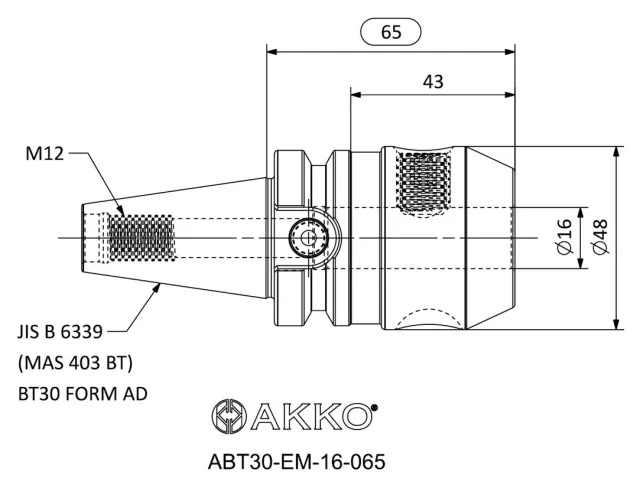

ABT30-EM

Veldon Freze Tutucu7 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Veldon Freze TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M12Sap Boyutu (SS): 30 mm

Sipariş KoduOrdering Code	Stok KoduItem No	BD2mm	LPRmm	DCONWSmm	BDmm	LBmm	KGkg
ABT30-EM-16-065	M.10.06.01.01.06	–	65	16	48	43	0.90
ABT30-EM-12-050	M.10.06.01.01.04	–	50	12	42	28	0.60
ABT30-EM-14-050	M.10.06.01.01.05	–	50	14	44	28	0.61
ABT30-EM-06-050	M.10.06.01.01.01	14.5	50	06	25	28	0.46
ABT30-EM-10-050	M.10.06.01.01.03	–	50	10	35	28	0.54
ABT30-EM-08-050	M.10.06.01.01.02	–	50	08	28	28	0.49
ABT30-EM-18-065	M.10.06.01.01.07	45	65	18	50	43	0.88

BD2 = Gövde Çapı 2 · LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · KG = Ağırlık

Yedek Parçalar: 2806-M14x16 Veldon Sıkma Cıvatası · 2806-M12x14 Veldon Sıkma Cıvatası · 2803-M6x9 Veldon Sıkma Cıvatası · 2805-M10x12 Veldon Sıkma Cıvatası · 2804-M8x9 Veldon Sıkma Cıvatası

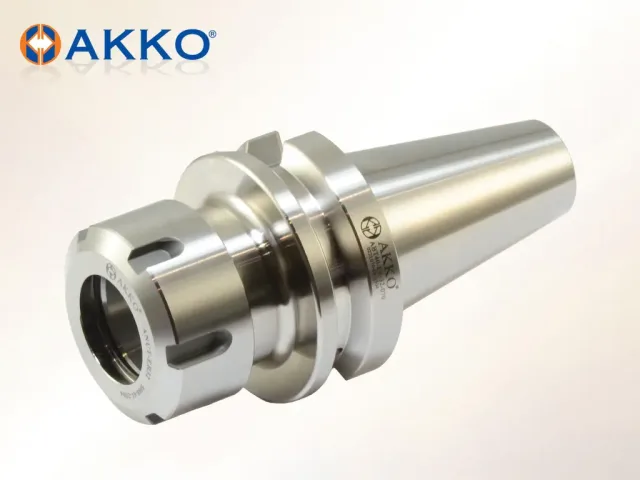

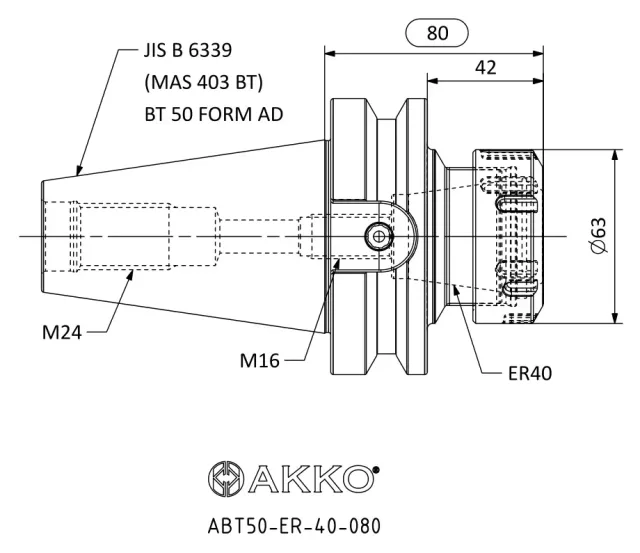

ABT50-ER

ER Pens Tutucu14 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: ER Pens TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M24Sap Boyutu (SS): 50 mm

Sipariş KoduOrdering Code	Stok KoduItem No	Pens Serisi	THID	LPRmm	DCONWSmm	BDmm	LBmm	DCONXWSmm	KGkg
ABT50-ER-40-080	M.10.06.02.04.14	ER40	M16	80	3.0	63	53	26	4.00
ABT50-ER-32-160	M.10.06.02.04.13	ER32	M16	160	2.0	50	133	20	5.12
ABT50-ER-32-130	M.10.06.02.04.12	ER32	M16	130	2.0	50	103	20	4.61
ABT50-ER-32-100	M.10.06.02.04.11	ER32	M16	100	2.0	50	73	20	4.17
ABT50-ER-32-070	M.10.06.02.04.10	ER32	M16	70	2.0	50	43	20	3.75

THID = İç Diş Tanımlayıcısı · LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · LB = Gövde Uzunluğu · DCONXWS = Maksimum İş Parçası Tarafı Bağlantı Çapı · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
