AKKO Ürün Kataloğu

ABT50-FM

Yüzey Freze Tutucudevamı14 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	BD2mm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	KGkg
ABT50-FM-16-050	M.10.06.03.04.01	–	16	50	38	12	17	3.80
ABT50-FM-60-080	M.10.06.03.04.14	80	60	80	128	42	40	8.02
ABT50-FM-40-160	M.10.06.03.04.13	–	40	160	88	122	27	9.97
ABT50-FM-32-160	M.10.06.03.04.12	–	32	160	78	122	24	8.61
ABT50-FM-27-160	M.10.06.03.04.11	–	27	160	60	122	21.5	6.63
ABT50-FM-22-160	M.10.06.03.04.10	–	22	160	48	122	19	5.57
ABT50-FM-16-160	M.10.06.03.04.09	–	16	160	38	122	17	4.86

BD2 = Gövde Çapı 2 · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · KG = Ağırlık

Yedek Parçalar: 2504-M5X16 İMBUS VİDA · AHW-40-01 · 2500-M20x30 · AHW-32-01 · 2500-M16x26 · AHW-27-01 · 2500-M12x22 · 2503-M4X12 İMBUS VİDA · AHW-22-01 · 2500-M10x18 · AHW-16-01 · 2400-M8x16

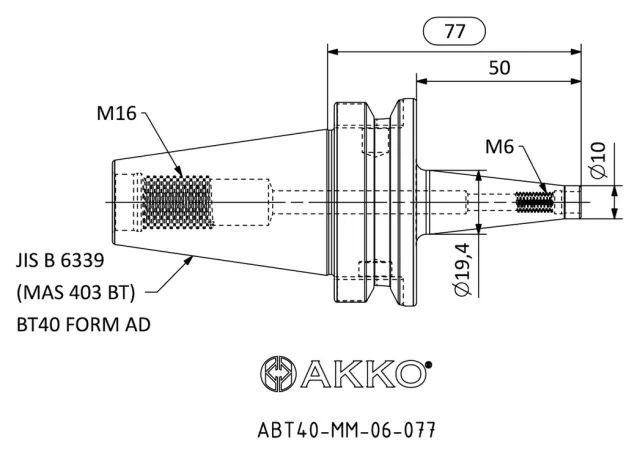

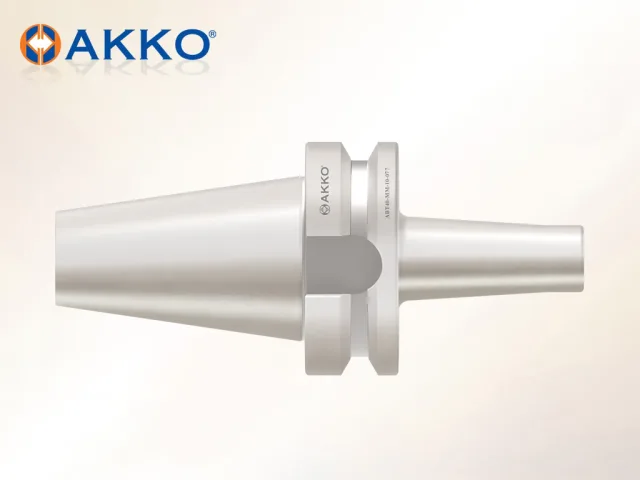

ABT40-MM

Modüler Freze Tutucu22 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16Sap Boyutu (SS): 40 mm

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	LPRmm	BDmm	LBmm	BD2mm	KGkg
ABT40-MM-06-077	M.10.06.04.02.02	M6	77	10	50	19.5	1.00
ABT40-MM-16-177	M.10.06.04.02.22	M16	177	29	150	42.5	2.04
ABT40-MM-16-152	M.10.06.04.02.21	M16	152	29	125	40	1.78
ABT40-MM-16-127	M.10.06.04.02.20	M16	127	29	100	36	1.52
ABT40-MM-16-102	M.10.06.04.02.19	M16	102	29	75	34	1.33
ABT40-MM-16-077	M.10.06.04.02.18	M16	77	29	50	34	1.18
ABT40-MM-16-052	M.10.06.04.02.17	M16	52	29	25	–	1.03
ABT40-MM-12-177	M.10.06.04.02.16	M12	177	21	150	39.5	1.76
ABT40-MM-12-127	M.10.06.04.02.15	M12	127	21	100	32.5	1.35
ABT40-MM-12-102	M.10.06.04.02.14	M12	102	21	75	31	1.21
ABT40-MM-12-077	M.10.06.04.02.13	M12	77	21	50	24	1.06
ABT40-MM-12-052	M.10.06.04.02.12	M12	52	21	25	24	1.00
ABT40-MM-10-127	M.10.06.04.02.11	M10	127	18	100	32	1.29
ABT40-MM-10-102	M.10.06.04.02.10	M10	102	18	75	28	1.16
ABT40-MM-08-127	M.10.06.04.02.07	M8	127	13	100	25	1.14
ABT40-MM-08-102	M.10.06.04.02.06	M8	102	13	75	23	1.07
ABT40-MM-08-077	M.10.06.04.02.05	M8	77	13	50	22.5	1.02

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
