AKKO Ürün Kataloğu

ABT40-MM

Modüler Freze Tutucudevamı22 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	LPRmm	BDmm	LBmm	BD2mm	KGkg
ABT40-MM-08-052	M.10.06.04.02.04	M8	52	13	25	15	0.96
ABT40-MM-10-077	M.10.06.04.02.09	M10	77	18	50	23	1.05
ABT40-MM-06-102	M.10.06.04.02.03	M6	102	10	75	22.5	1.05
ABT40-MM-06-052	M.10.06.04.02.01	M6	52	10	25	13	0.96
ABT40-MM-10-052	M.10.06.04.02.08	M10	52	18	25	20	0.98

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

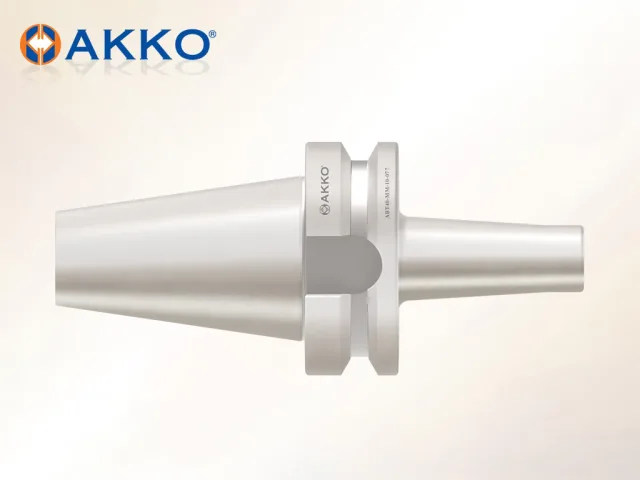

ABT50-MM

Modüler Freze Tutucu12 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M24Sap Boyutu (SS): 50 mm

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	LPRmm	BDmm	LBmm	BD2mm	KGkg
ABT50-MM-16-188	M.10.06.04.04.11	M16	188	29	150	42.5	4.66
ABT50-MM-16-138	M.10.06.04.04.10	M16	138	29	100	36	4.15
ABT50-MM-16-088	M.10.06.04.04.09	M16	88	29	50	34	3.82
ABT50-MM-12-188	M.10.06.04.04.08	M12	188	21	150	39.5	4.38
ABT50-MM-10-188	M.10.06.04.04.06	M10	188	18	150	36	4.15
ABT50-MM-12-088	M.10.06.05.04.01	M12	88	21	50	24	3.70
ABT50-MM-08-188	M.10.06.04.04.03	M8	188	13	150	29.5	3.97
ABT50-MM-12-138	M.10.06.04.04.07	M12	138	21	100	32.5	3.97
ABT50-MM-10-138	M.10.06.04.04.05	M10	138	18	100	31.5	3.92
ABT50-MM-10-088	M.10.06.04.04.04	M10	88	18	50	23	3.68
ABT50-MM-08-138	M.10.06.04.04.02	M8	138	13	100	24.5	3.78
ABT50-MM-08-088	M.10.06.04.04.01	M8	88	13	50	22.4	3.66

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · KG = Ağırlık

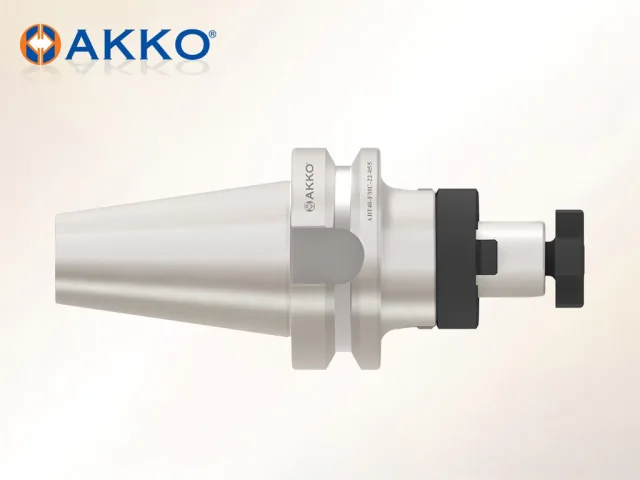

ABT50-FMC

Kombine Yüzey Freze Tutucu20 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M24Sap Boyutu (SS): 50 mm

Sipariş KoduOrdering Code	Stok KoduItem No	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
ABT50-FMC-40-100	M.10.06.05.04.19	40	100	70	62	27	41	5.76
ABT50-FMC-40-070	M.10.06.05.04.18	40	70	70	32	27	41	4.88
ABT50-FMC-32-070	M.10.06.05.04.14	32	70	58	32	24	38	4.43
ABT50-FMC-27-160	M.10.06.05.04.13	27	160	48	122	21	33.5	5.44
ABT50-FMC-22-160	M.10.06.05.04.09	22	160	40	122	19	31	4.84
ABT50-FMC-22-100	M.10.06.05.04.07	22	100	40	62	19	31	4.23
ABT50-FMC-22-070	M.10.06.05.04.06	22	70	40	32	19	31	3.97

DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
