AKKO Ürün Kataloğu

ABT50-FMC

Kombine Yüzey Freze Tutucudevamı20 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg
ABT50-FMC-40-130	M.10.06.05.04.20	40	130	70	92	27	41	6.64
ABT50-FMC-16-130	M.10.06.05.04.04	16	130	32	92	17	27	4.20
ABT50-FMC-32-160	M.10.06.05.04.17	32	160	58	122	24	38	6.34
ABT50-FMC-27-130	M.10.06.05.04.12	27	130	48	92	21	33.5	4.95
ABT50-FMC-27-100	M.10.06.05.04.11	27	100	48	62	21	33.5	4.55
ABT50-FMC-16-070	M.10.06.05.04.02	16	70	32	32	17	27	3.85
ABT50-FMC-32-100	M.10.06.05.04.15	32	100	58	62	24	38	5.03
ABT50-FMC-40-160	M.10.06.05.04.21	40	160	70	122	27	41	7.68
ABT50-FMC-32-130	M.10.06.05.04.16	32	130	58	92	24	38	5.62
ABT50-FMC-27-070	M.10.06.05.04.10	27	70	48	32	21	33.5	4.15
ABT50-FMC-22-130	M.10.06.05.04.08	22	130	40	92	19	31	4.50
ABT50-FMC-16-100	M.10.06.05.04.03	16	100	32	62	17	27	4.03
ABT50-FMC-16-160	M.10.06.05.04.05	16	160	32	122	17	27	4.43

DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Yedek Parçalar: AHW-16-01 · 2400-M8x16 · AHW-32-8x7x28 · ADR-FMC-32 · 2500-M16x26 · AHW-27-7x7x25 · ADR-FMC-27 · 2500-M12x22 · AHW-22-6x6x25 · ADR-FMC-22 · 2500-M10x18

ABT

Yarı Mamül Tutucu2 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Yarı Mamül TutucuTakım İçinden Soğutma: Evet

Sipariş KoduOrdering Code	Stok KoduItem No	CRKS	LBmm	BD2mm	LPRmm	DCONWSmm	BDmm	SSmm	LBXmm	KGkg

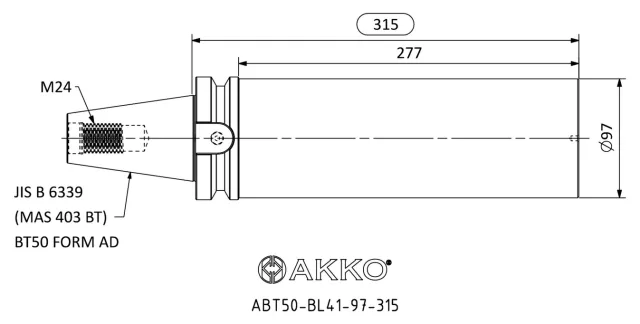

ABT50-BL41-97-315	M.10.06.06.03.01	M24	–	–	315	97	97	50	277	19.61

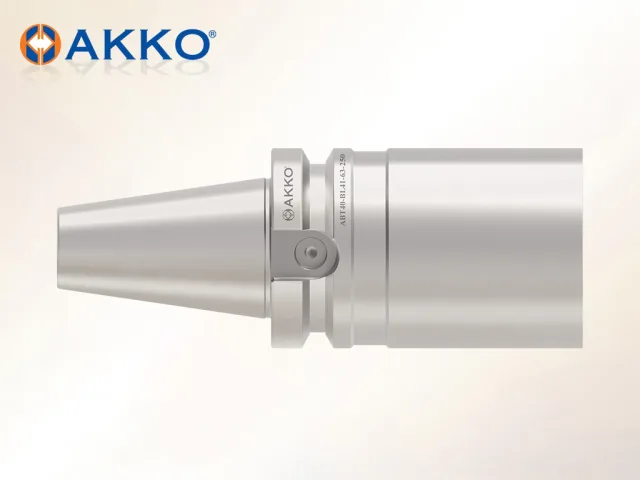

ABT40-BL41-63-250	M.10.06.06.02.01	M16	213	61	250	25	63	40	223	6.38

CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · LPR = Tutucu Tarafından Uzunluğu · DCONWS = İş Parçası Tarafı Bağlantı Çapı · BD = Gövde Çapı · SS = Sap Boyutu · LBX = Maksimum Gövde Uzunluğu · KG = Ağırlık

Yedek Parçalar: 2803-M6x9 Veldon Sıkma Cıvatası

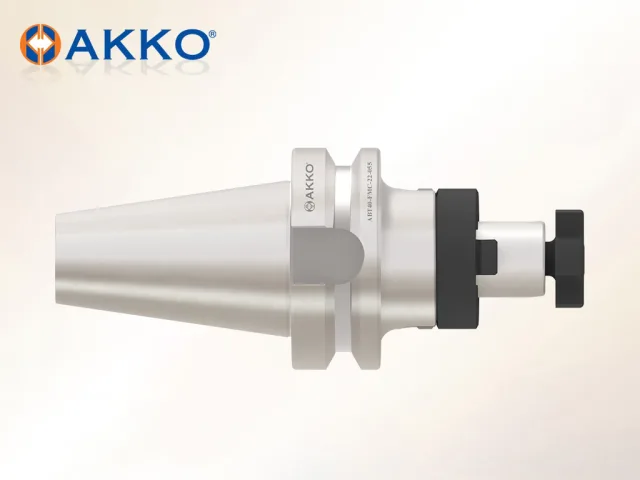

ABT40-FMC

Kombine Yüzey Freze Tutucu17 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Kombine Yüzey Freze TutucuTakım İçinden Soğutma: EvetBağlantı Tutma Cıvatası Diş Ölçüsü (CRKS): M16Sap Boyutu (SS): 40 mm

Sipariş KoduOrdering Code	Stok KoduItem No	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	KGkg

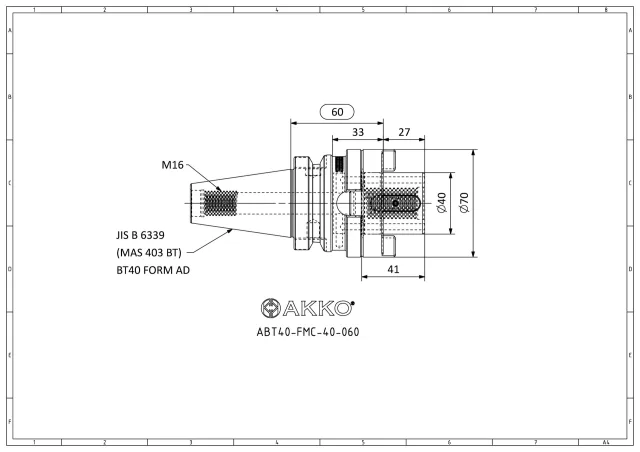

ABT40-FMC-40-060	M.10.06.05.02.17	40	60	70	33	27	41	2.19
ABT40-FMC-32-160	M.10.06.05.02.16	32	160	58	133	24	38	3.77
ABT40-FMC-32-130	M.10.06.05.02.15	32	130	58	103	24	38	3.18
ABT40-FMC-32-100	M.10.06.05.02.14	32	100	58	73	24	38	2.59
ABT40-FMC-32-060	M.10.06.05.02.13	32	60	58	33	24	38	1.80
ABT40-FMC-27-160	M.10.06.05.02.12	27	160	48	133	21	33.5	2.98
ABT40-FMC-27-130	M.10.06.05.02.11	27	130	48	103	21	33.5	2.44
ABT40-FMC-27-100	M.10.06.05.02.10	27	100	48	73	21	33.5	2.04
ABT40-FMC-27-055	M.10.06.05.02.09	27	55	48	28	21	33.5	1.44

DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
