AKKO Ürün Kataloğu

FMC

Kombine Yüzey Freze Tutucudevamı34 ürünPDF

Sipariş KoduOrdering Code	Stok KoduItem No	CRKS	BD2mm	DCONWSmm	LFmm	BDmm	LBmm	LSCWSmm	LSCWS2mm	SSmm	KGkg
ABBT50-FMC-22-070	M.10.10.05.03.05	M24	–	22	70	40	32	19	31	50	3.97

CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · BD2 = Gövde Çapı 2 · DCONWS = İş Parçası Tarafı Bağlantı Çapı · LF = Fonksiyonel Uzunluk · BD = Gövde Çapı · LB = Gövde Uzunluğu · LSCWS = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu · LSCWS2 = İş Parçası Tarafı Bağlantı Sıkıştırma Uzunluğu 2 · SS = Sap Boyutu · KG = Ağırlık

Yedek Parçalar: AHW-16-01 · 2400-M8x16 · AHW-32-8x7x28 · ADR-FMC-32 · 2500-M16x26 · AHW-27-7x7x25 · ADR-FMC-27 · 2500-M12x22 · AHW-22-6x6x25 · ADR-FMC-22 · 2500-M10x18 · AHW-16-4x4x20 · ADR-FMC-16 · AHW-40-10x8x32 · ADR-FMC-40 · 2500-M20x30

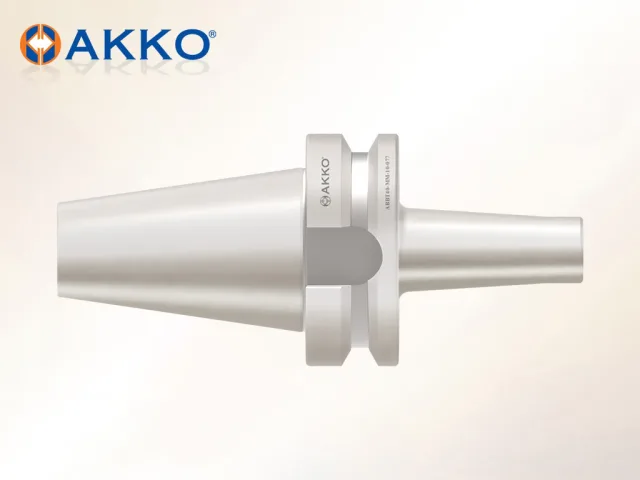

MM

Modüler Freze Tutucu30 ürünPDF

Ölçü Birimi Sistemi: MetrikTutucu Kategorisi: Modüler Freze TutucuTakım İçinden Soğutma: Evet

Sipariş KoduOrdering Code	Stok KoduItem No	THSZWS	CRKS	LPRmm	BDmm	LBmm	BD2mm	SSmm	KGkg
ABBT40-MM-16-102	M.10.10.03.02.16	M16	M16	102	29	75	34	40	1.33
ABBT40-MM-16-077	M.10.10.03.02.15	M16	M16	77	29	50	34	40	1.18
ABBT40-MM-12-102	M.10.10.03.02.11	M12	M16	102	21	75	31	40	1.21
ABBT40-MM-12-077	M.10.10.03.02.10	M12	M16	77	21	50	24	40	1.06
ABBT40-MM-12-052	M.10.10.03.02.09	M12	M16	52	21	25	24	40	1.00
ABBT40-MM-10-102	M.10.10.03.02.07	M10	M16	102	18	75	28	40	1.16
ABBT40-MM-08-102	M.10.10.03.02.03	M8	M16	102	13	75	23	40	1.07
ABBT40-MM-08-077	M.10.10.03.02.02	M8	M16	77	13	50	22.5	40	1.02
ABBT50-MM-16-188	M.10.10.03.03.11	M16	M24	188	29	150	42.5	50	4.66
ABBT50-MM-16-138	M.10.10.03.03.10	M16	M24	138	29	100	36	50	4.15
ABBT50-MM-16-088	M.10.10.03.03.09	M16	M24	88	29	50	34	50	3.82
ABBT50-MM-10-138	M.10.10.03.03.04	M10	M24	138	18	100	31.5	50	3.92
ABBT50-MM-12-138	M.10.10.03.03.07	M12	M24	138	21	100	32.5	50	3.97
ABBT50-MM-12-088	M.10.10.03.03.06	M12	M24	88	21	50	24	50	3.70
ABBT50-MM-08-188	M.10.10.03.03.02	M8	M24	188	13	150	29.5	50	3.97
ABBT50-MM-10-188	M.10.10.03.03.05	M10	M24	188	18	150	36	50	4.15
ABBT40-MM-16-127	M.10.10.03.02.17	M16	M16	127	29	100	36	40	1.52
ABBT40-MM-10-052	M.10.10.03.02.05	M10	M16	52	18	25	20	40	0.98
ABBT40-MM-10-127	M.10.10.03.02.08	M10	M16	127	18	100	32	40	1.29
ABBT40-MM-08-127	M.10.10.03.02.04	M8	M16	127	13	100	25	40	1.14
ABBT50-MM-12-188	M.10.10.03.03.08	M12	M24	188	21	150	39.5	50	4.38
ABBT40-MM-16-052	M.10.10.03.02.14	M16	M16	52	29	25	–	40	1.03
ABBT40-MM-12-177	M.10.10.03.02.13	M12	M16	177	21	150	39.5	40	1.76

THSZWS = İş Parçası Tarafındaki Vidalı Bağlantının Ölçüsü · CRKS = Bağlantı Tutma Cıvatası Diş Ölçüsü · LPR = Tutucu Tarafından Uzunluğu · BD = Gövde Çapı · LB = Gövde Uzunluğu · BD2 = Gövde Çapı 2 · SS = Sap Boyutu · KG = Ağırlık

Bu serinin devamı sonraki sayfada →
